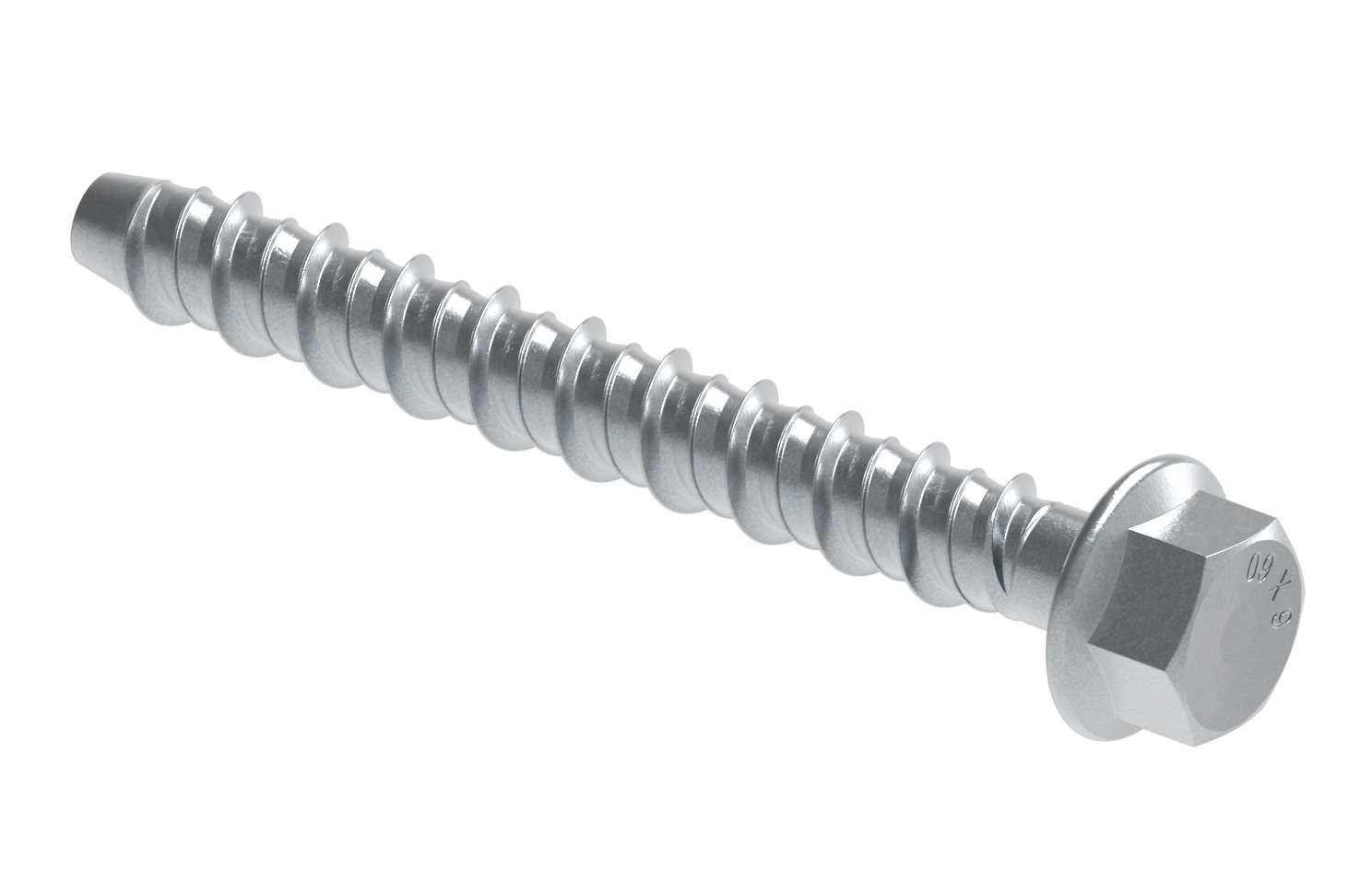

Walraven W-LX-H Шурупи для бетону

високоякісні оцинковані шурупи для бетону для кріплення в бетоні з тріщинами та без тріщин

Особливості та переваги

дуже висока несуча здатність
ідеальне рішення для кріплення монтажних елементів до бетону
зменшені відстані між краями основи та анкерування занадто близько від краю основи та між анкерами
унікальна геометрія наконечника та різьби запобігає відколюванню бетону
матеріал: сталь
оцинковка: електролітична
клас вогнестійкості R30-R120
категорії сейсмостійкості C1 і C2 для проектування конструкцій кріплення при сейсмічному впливі (Ø 8/10/14)
відповідає VdS CEA 4001: 2014-04 (05) та VdS CEA 4001: 2018-01 (06) для застосувань з спринклерними системами в бетонних елементах
Основа:
- розтягнутий бетон з тріщинами / без тріщин
- збірні попередньо напружені багатопустотні плити перекриття

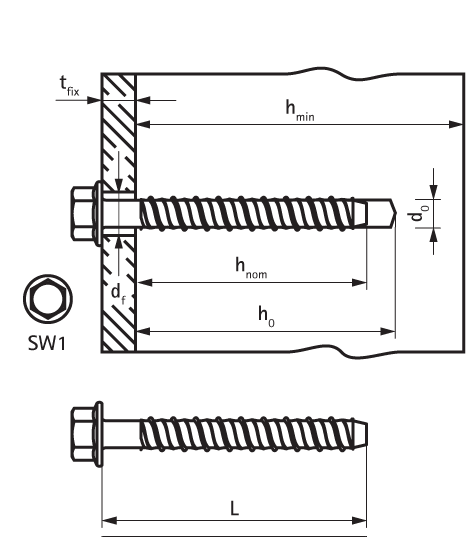

Арт. №	Код	L	d0 (мм)	h0 (мм)	hmin,max (мм)	hnom (мм)	tfix,max (мм)	SW1 (мм)	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)	ETA	Seismic	Уп.min	Од. Виміру	Список обраних продуктів
Арт. №62430304	КодW-LX-H 6x40	L40 mm	d0 (мм)6	h0 (мм)45/50	hmin,max (мм)80	hnom (мм)35/39	tfix,max (мм)5/1	SW1 (мм)SW10	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)1,42/2,85**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)1,42/2,85**	ETAETA-21/0613*	Seismic-	Уп.min100	Од. Вимірушт.	Список обраних продуктів
Арт. №62430306	КодW-LX-H 6x60	L60 mm	d0 (мм)6	h0 (мм)50/65	hmin,max (мм)100	hnom (мм)43/55	tfix,max (мм)17/5	SW1 (мм)SW10	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)4,24/5,71**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)2,97/3,33**	ETAETA-21/0612*	Seismic-	Уп.min100	Од. Вимірушт.	Список обраних продуктів
Арт. №62430308	КодW-LX-H 6x75	L75 mm	d0 (мм)6	h0 (мм)50/65	hmin,max (мм)100	hnom (мм)43/55	tfix,max (мм)32/20	SW1 (мм)SW10	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)4,24/5,71**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)2,97/3,33**	ETAETA-21/0612*	Seismic-	Уп.min100	Од. Вимірушт.	Список обраних продуктів
Арт. №62430406	КодW-LX-H 8x60	L60 mm	d0 (мм)8	h0 (мм)60	hmin,max (мм)100	hnom (мм)50	tfix,max (мм)10	SW1 (мм)SW13	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)5,05**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,33**	ETAETA-21/0612*	Seismic-	Уп.min100	Од. Вимірушт.	Список обраних продуктів
Арт. №62430408	КодW-LX-H 8x75	L75 mm	d0 (мм)8	h0 (мм)60/80	hmin,max (мм)100/110	hnom (мм)50/70	tfix,max (мм)25/5	SW1 (мм)SW13	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)5,06/9,03**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,33/6,16**	ETAETA-21/0612*	SeismicC1 & C2	Уп.min100	Од. Вимірушт.	Список обраних продуктів
Арт. №62430409	КодW-LX-H 8x90	L90 mm	d0 (мм)8	h0 (мм)60/80	hmin,max (мм)100/110	hnom (мм)50/70	tfix,max (мм)40/20	SW1 (мм)SW13	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)5,06/9,03**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,33/6,16**	ETAETA-21/0612*	SeismicC1 & C2	Уп.min100	Од. Вимірушт.	Список обраних продуктів
Арт. №62430410	КодW-LX-H 8x100	L100 mm	d0 (мм)8	h0 (мм)60/80	hmin,max (мм)100/110	hnom (мм)50/70	tfix,max (мм)50/30	SW1 (мм)SW13	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)5,06/9,03**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,33/6,16**	ETAETA-21/0612*	SeismicC1 & C2	Уп.min100	Од. Вимірушт.	Список обраних продуктів
Арт. №62430412	КодW-LX-H 8x120	L120 mm	d0 (мм)8	h0 (мм)60/80	hmin,max (мм)100/110	hnom (мм)50/70	tfix,max (мм)70/50	SW1 (мм)SW13	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)5,06/9,03**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,33/6,16**	ETAETA-21/0612*	SeismicC1 & C2	Уп.min50	Од. Вимірушт.	Список обраних продуктів
Арт. №62430507	КодW-LX-H 10x65	L65 mm	d0 (мм)10	h0 (мм)65	hmin,max (мм)100	hnom (мм)55	tfix,max (мм)10	SW1 (мм)SW15	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)5,93**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,8**	ETAETA-21/0612*	SeismicC1 & C2	Уп.min50	Од. Вимірушт.	Список обраних продуктів
Арт. №62430509	КодW-LX-H 10x90	L90 mm	d0 (мм)10	h0 (мм)65/95	hmin,max (мм)100/130	hnom (мм)55/85	tfix,max (мм)35/5	SW1 (мм)SW15	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)5,93/12,28**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,8/8,59**	ETAETA-21/0612*	SeismicC1 & C2	Уп.min50	Од. Вимірушт.	Список обраних продуктів
Арт. №62430510	КодW-LX-H 10x100	L100 mm	d0 (мм)10	h0 (мм)65/95	hmin,max (мм)100/130	hnom (мм)55/85	tfix,max (мм)45/15	SW1 (мм)SW15	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)5,93/12,28**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,8/8,59**	ETAETA-21/0612*	SeismicC1 & C2	Уп.min50	Од. Вимірушт.	Список обраних продуктів
Арт. №62430512	КодW-LX-H 10x120	L120 mm	d0 (мм)10	h0 (мм)65/95	hmin,max (мм)100/130	hnom (мм)55/85	tfix,max (мм)65/35	SW1 (мм)SW15	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)5,93/12,28**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,8/8,59**	ETAETA-21/0612*	SeismicC1 & C2	Уп.min25	Од. Вимірушт.	Список обраних продуктів
Арт. №62430514	КодW-LX-H 10x140	L140 mm	d0 (мм)10	h0 (мм)65/95	hmin,max (мм)100/130	hnom (мм)55/85	tfix,max (мм)85/55	SW1 (мм)SW15	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)5,93/12,28**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,8/8,59**	ETAETA-21/0612*	SeismicC1 & C2	Уп.min25	Од. Вимірушт.	Список обраних продуктів
Арт. №62430608	КодW-LX-H 12x75	L75 mm	d0 (мм)12	h0 (мм)70	hmin,max (мм)110	hnom (мм)60	tfix,max (мм)15	SW1 (мм)SW16	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)6,38**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,33**	ETAETA-21/0612*	Seismic-	Уп.min50	Од. Вимірушт.	Список обраних продуктів
Арт. №62430610	КодW-LX-H 12x100	L100 mm	d0 (мм)12	h0 (мм)70	hmin,max (мм)110	hnom (мм)60	tfix,max (мм)40	SW1 (мм)SW16	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)6,38**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)3,33**	ETAETA-21/0612*	Seismic-	Уп.min50	Од. Вимірушт.	Список обраних продуктів
Арт. №62430711	КодW-LX-H 142x115	L115 mm	d0 (мм)14	h0 (мм)85	hmin,max (мм)110	hnom (мм)75	tfix,max (мм)40	SW1 (мм)SW19	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)9,3**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)6,19**	ETAETA-21/0612*	SeismicC1 & C2	Уп.min20	Од. Вимірушт.	Список обраних продуктів
Арт. №62430713	КодW-LX-H 14x135	L135 mm	d0 (мм)14	h0 (мм)85/130	hmin,max (мм)110/190	hnom (мм)75/120	tfix,max (мм)60/15	SW1 (мм)SW19	Рек. навантаж. на розтяг C20/25 бетон без тріщин (kN)9,3/20,67**	Рек. навантаж. на розтяг C20/25 бетон з тріщинами (kN)6,19/14,43**	ETAETA-21/0612*	SeismicC1 & C2	Уп.min20	Од. Вимірушт.	Список обраних продуктів

* Дані про продуктивність і встановлення наведено для зазначеної європейської технічної оцінки. Щоб отримати повну інформацію про продукт, зверніться до паспортів продукту. ETA-21/0612 згідно з EAD 330232-00-0601 анкерування в бетоні з тріщинами та без тріщин; ETA-21/0613 згідно з EAD 330747-00-0601 для багаторазового використання для неконструкційних застосувань.
**Рекомендовані навантаження: застосовуються для правильно змонтованих анкерів на максимальній глибині анкерування; включають коефіцієнт часткової безпеки і загальний коефіцієнт часткової безпеки для дії 1.4. Частковий коефіцієнт безпеки для дії залежить від типу навантаження і повинен бути взятий з національних нормативів. Усі випадки виходу анкера з ладу і вся оцінка відповідності продукту технічним вимогам ЄС повинні розглядатися для окремої конструкції анкера.
