Guide för val och montering av betongskruvar
Att välja rätt betongskruv är viktigt av flera anledningar. Betong är ett tufft material som kräver att infästningar förankras på rätt sätt för att säkra att allt håller.
Att välja rätt betongskruv gör också projekt smidigare, då man undviker problem under eller efter installation, som t.ex. skador på betong, eller att man måste byta skruvar.
Men vilka betongskruvar är bäst att välja och vad ska du tänka på när du väljer en betongskruv för ditt projekt? Denna guide hjälper dig att förstå hur du väljer rätt betongskruv för dina behov.
För att hjälpa dig att hitta rätt betongskruv, ladda ner vår checklista.
Vad är betongskruvar?

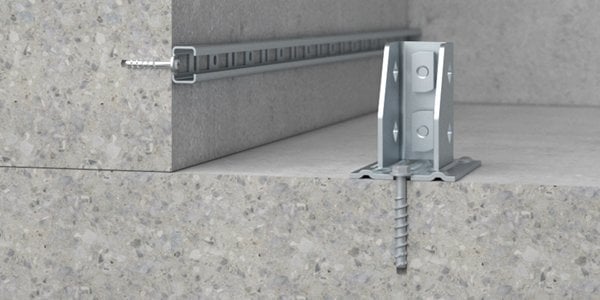

Betongskruvar används vanligtvis för att säkra applikationer med medelhög belastning i betong, massivt tegel, ihåligt tegel eller andra stenytor. Ibland kallas de betongankare, betongbultar eller skruvankare i betong.
Det är utformade för att ge ett starkt och säkert grepp och för att snabbt och effektivt installeras, även i hårda underlag. De kan också fästas nära betongkanten utan risk för att betongen skadas.
Betongskruvar finns i olika utformningar som kan användas i olika applikationer.
Hur fungerar betongskruvar?
Betongskruvar hålls på plats med en mekanisk sammankoppling. När de skruvas fast i förborrade hål skär sågtandens gängor i betongen och bildar det mekaniska samspelet mellan skruven och basmaterialet. När de har installerats kan de justeras vid behov, men endast i enlighet med installationsinstruktionerna i ETA.
När ska man använda betongskruvar?
Betongskruvar är lämpliga för många olika fall, till exempel för att montera rör, anläggningar och maskiner. De flesta betongskruvar är lämpliga för användning i sprucken och osprucken betong.
Sprucken och osprucken betong – vad är skillnaden?
En vanlig fråga som förekommer är hur man väljer rätt ankare för en specifik betongkategori. Betong kännetecknas vanligen som antingen ”sprucken” eller ”osprucken” betong.
Osprucken betong – Betongzoner som påverkas av tryckbelastning, t.ex. väggar eller pelare, anses i allmänhet vara ospruckna. Detta innebär att sannolikheten för att sprickor kommer att bildas i betongen efter installation i allmänhet anses vara låg.
Sprucken betong – Zoner som påverkas av dragbelastning, till exempel underkanten på balkar, anses vara spruckna. Detta innebär att sprickor kan utvecklas i betongen med tiden. Sprickor kan utvecklas även i armerade betongzoner som påverkas av dragbelastningar. Även om betongsprickor har bredder på cirka 0,3 mm och kan vara osynliga för det mänskliga ögat, kan de ha en signifikant effekt på ankarets belastningskapacitet. Med detta i åtanke bör endast ankare som har testats och godkänts för användning i sprucken betong användas vid förankring i sprucken betong.
Exempel på sprucken betong
I fall där det är svårt eller omöjligt att bekräfta om betongen inte är sprucken och förblir oförändrar under hela ett ankarets livslängd, är tumregeln att betona betongen som sprucken.

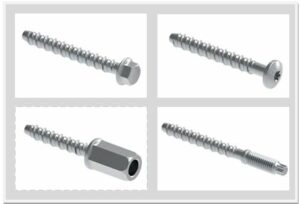

Betongskruvstyper
Det finns flera typer av betongskruvar, utformade för användning i olika typer av applikationer. Walraven erbjuder de fyra huvudtyperna som visas nedan.
Betongskruv med sexkantshuvud (Walraven W-LX-H)
En betongskruv med sexkantshuvud är en kraftig och gängad skruv med bricka. Det kan skära genom betong, massivt tegel, ihåligt tegel och sten. Sexkantshuvudet tillåter hårdare åtdragning än några andra alternativ. Används för att fästa skenor, skenfästen med mera.
Betongskruv med invändig gänga (Walraven W-LX-N)

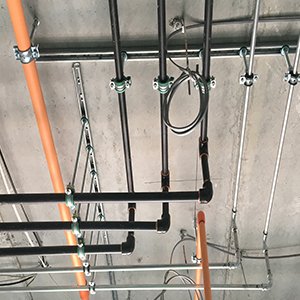

Betongskruvar med invändiga gängor är lämpliga för hängande takinstallationer. För enkel montering av rörledningar, ventilationskanaler, sprinkler och mer. Dessa gängade skruvar erbjuder ett snabbt alternativ till traditionella ankare och installeras på mindre än hälften av tiden.
Betongskruv med torx (Walraven W-LX-P)
Betongskruvar med torx är mer mångsidiga vid användning men har vanligtvis lägre hållfasthet än alternativet med sexkantshuvud på grund av mer komplicerad åtdragning. Med det plattare huvudet får du dock en platt och knappt märkbar yta på det fastsatta materialet. Perfekt för att fästa kanalen direkt i taket för installation av rör eller ventilationskanaler.
Betongskruv med utvändig gänga (Walraven W-LX-M)
Ett ankare med en gängskruv av hankoppling lämplig för montering av rör, sprinkler och ventilationskanaler med maximal effektivitet. Externt gängat huvud tillåter direkt fastsättning av rörklammer. Detta förenklar installationen över huvudet.
Ska jag använda en ETA-godkänd betongskruv?
Ankare används ofta i säkerhetskritiska situationer. Men vad är en säkerhetskritisk situation, och hur viktigt är det att använda ETA-godkända ankare?
I de Europeiska riktlinjerna för tekniskt godkännande definieras säkerhetskritiska situationer som:
”Situationer där brott i ankaret kan leda till att en struktur kollapsar eller delvis kollapsar, riskerar människoliv eller leder till en betydande ekonomisk förlust”

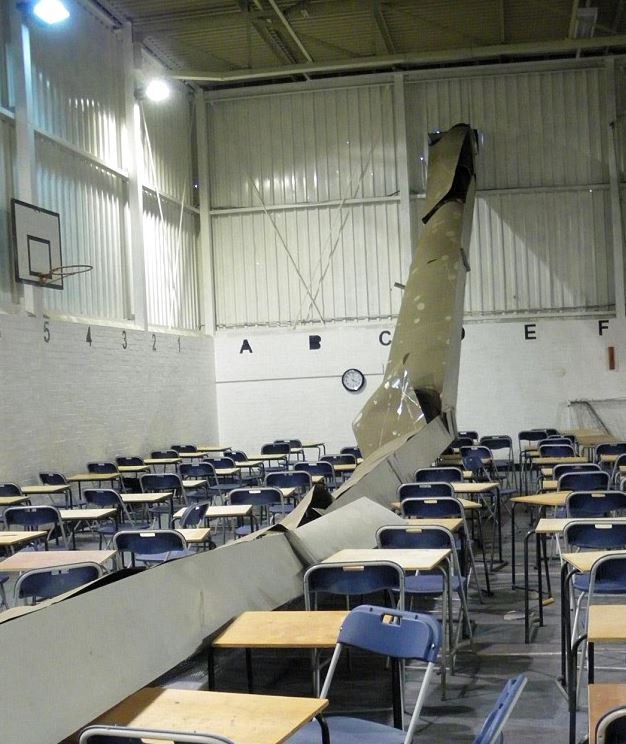

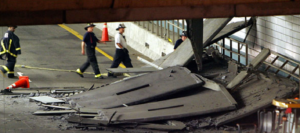

Under det senaste decenniet har det skett ett antal större installationsfel som lett till allvarliga personskador och dödsfall. De vanligaste orsakerna till dessa är:
- Felaktigt ankarval
- Felaktig installation
- Specifikationsändringar
Som en åtgärd för att förhindra liknande olyckor i framtiden, införde CFA en uppsättning riktlinjer, BS8539: 2012, som är en standardkod för ankare. Det övergripande meddelandet från BS8539: 2012 är att ETA-godkända ankare ska användas när det är möjligt.
Hur man monterar betongskruvar
Som nämnts i föregående avsnitt är felaktig montering av ankare, inklusive betongskruvar, en av de främsta orsakerna till installationsfel, vilket kan leda till allvarliga problem och till och med förlust av liv. Därför är det absolut nödvändigt att tillverkarens installationsanvisningar följs vid installation av betongskruvar.
Vilket är det viktigaste steget som förbises?
Ofta ser vi att rengöringen av borrhålet blir förbisedd. Det är frestande att hoppa över den här delen av processen, men det är viktigt att rengöra hålet för att följa installationsanvisningarna enligt ETA. Om du inte rensar borr rester från hålet innan du installerar betongskruven kan det skapa en situation där skruven inte kan sättas in helt i hålet under härdningsprocessen. Därefter, om för mycket vridmoment appliceras, kan betongskruven gå sönder eller dess huvud brytas av.
Videor och tips
Vi har skapat några praktiska installationsvideor för vårt ankarsortiment. För att se hur man korrekt installerar betongskruvar, kolla in vår motsvarighet för videostyrning. Du kan också läsa ETA-dokumentationen för fullständig prestanda och installationsinstruktioner.
5 tips för installation av betongskruvar
Vilken betongskruv ska jag välja?
Att välja en betongskruv bör inte alltid vara ett snabbt hyllköp. Det är värt att göra ett noggrant urval av leverantörer för dina ankarfästen för att säkerställa att du får en kvalitetsprodukt som du kan vara säker på att är lämplig för ändamålet.
Ladda ner vår checklista för att välja rätt betongskruvar och en användbar lista över saker du bör tänka på när du väljer en ankarbult.
Vilkka ankare erbjuder Walraven?

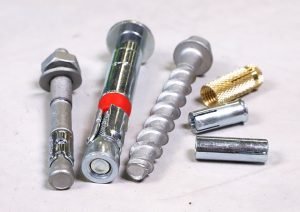

Walravens betongskruvssortiment inkluderar betongskruvar, expanderbultar, slagankare, HD-ankare, kemankare med mera. Tillsammans med vårt produktsortiment erbjuder vi teknisk support och råd för att hjälpa dig i varje steg på vägen om du behöver det.
Sammanfattningsvis erbjuder Walraven:
- En rad ankare med hög belastning, hög prestanda, mekaniska och kemiska
- ETA-godkänt sortiment i överensstämmelse med BS8539: 2012
- Brandklassade alternativ
- Seismiska alternativ
- Instruktionsvideor och dokumenterad installationsguide
- Teknisk rådgivning tillgänglig via telefon och mejl
Walraven betongskruvar in action!

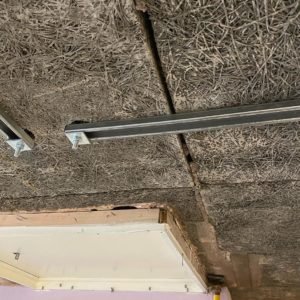

Craig Weaver från TDR Mechanical Services valde att använda Walraven-betongskruvar till en skolrenovering i Walsall.
Arbetet krävde installation i taket. Han använde betongskruvar eftersom dessa var ett snabbt och ergonomiskt alternativ för installation i taket. “Jag valde Walravens betongskruvar eftersom de är ETA-godkända, så jag visste att jag kunde lita på dem och de skulle klara av jobbet.”
