Jednym z projektów Walraven w ostatnim czasie były specjalne konstrukcje dla urządzeń znajdujących się na dachu – dla klienta, będącego wiodącą spółką w branży generalnego wykonawstwa budownictwa biurowego, kubaturowego i mieszkaniowego.

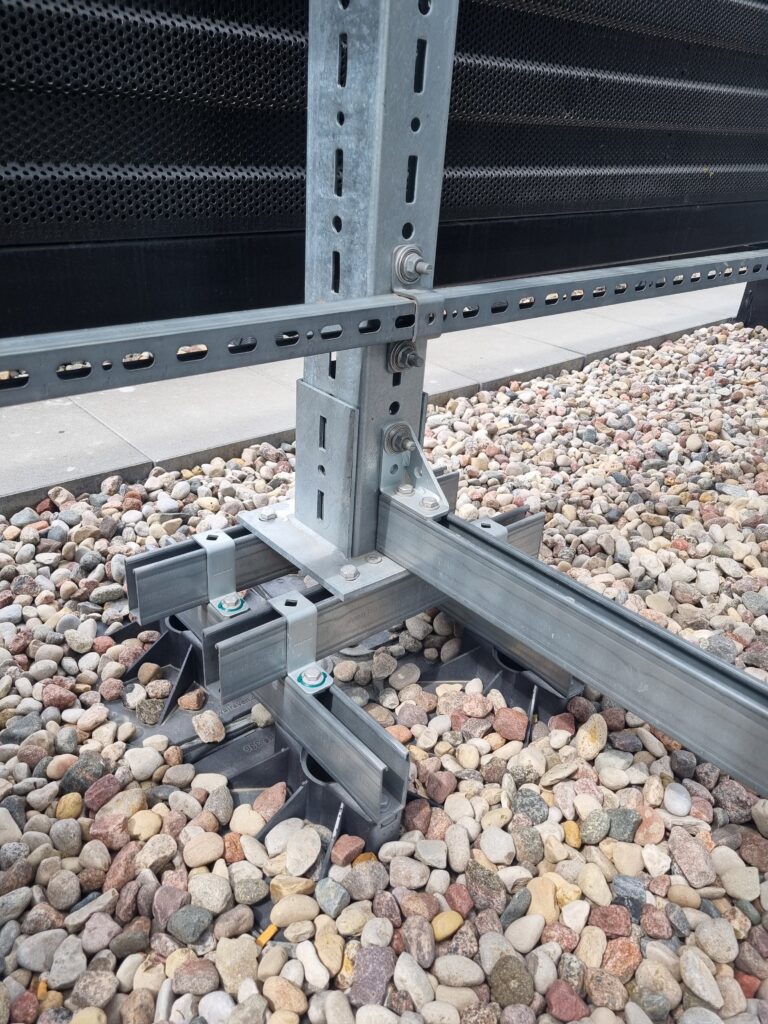

Konstrukcje wykonano za pomocą systemu mocowań Walraven RapidStrut® oraz Walraven Maxx. Postawiono je bezinwazyjnie na izolacji dachu na stopach Walraven Yeti®.
W kolejnych etapach projektowych i budowlanych przyszedł czas na wykończenie powstałych konstrukcji dachowych.

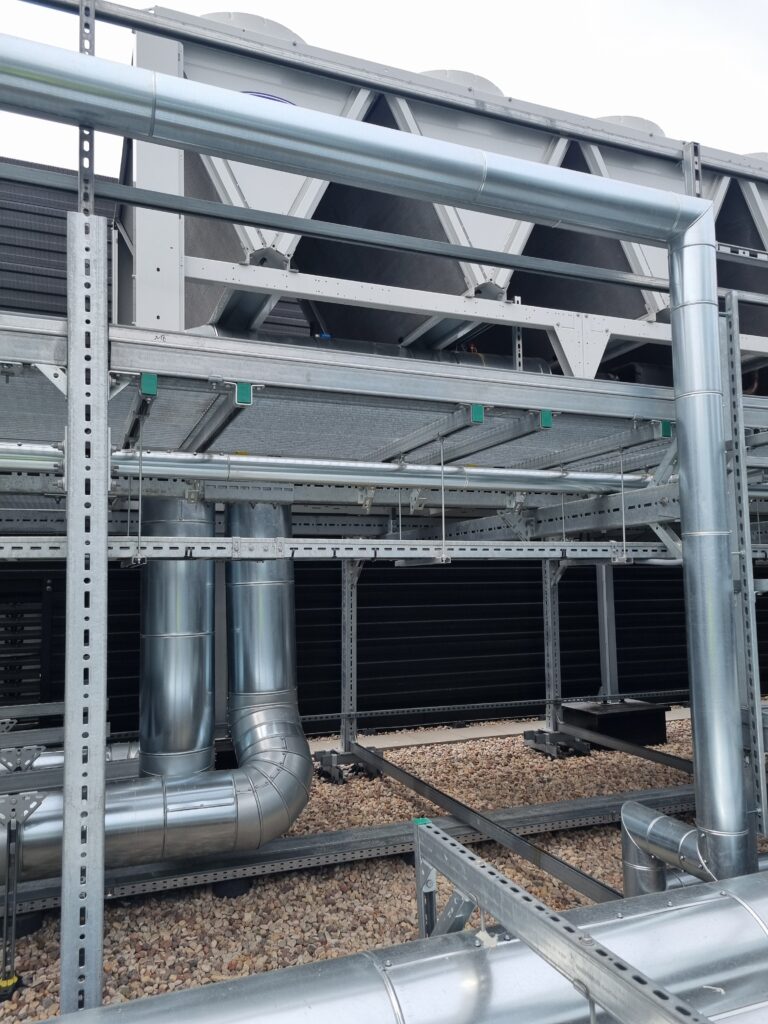

Wyzwaniem była wyjątkowość konstrukcji pod agregaty wody lodowej oraz pod agregat prądotwórczy – a dokładniej ich niespotykane dotąd rozmiary. Pierwsza z nich ma długość 20m, szerokość 4m i wysokość 2,5m, natomiast druga 7m długości, 4m szerokości i 2m wysokości.

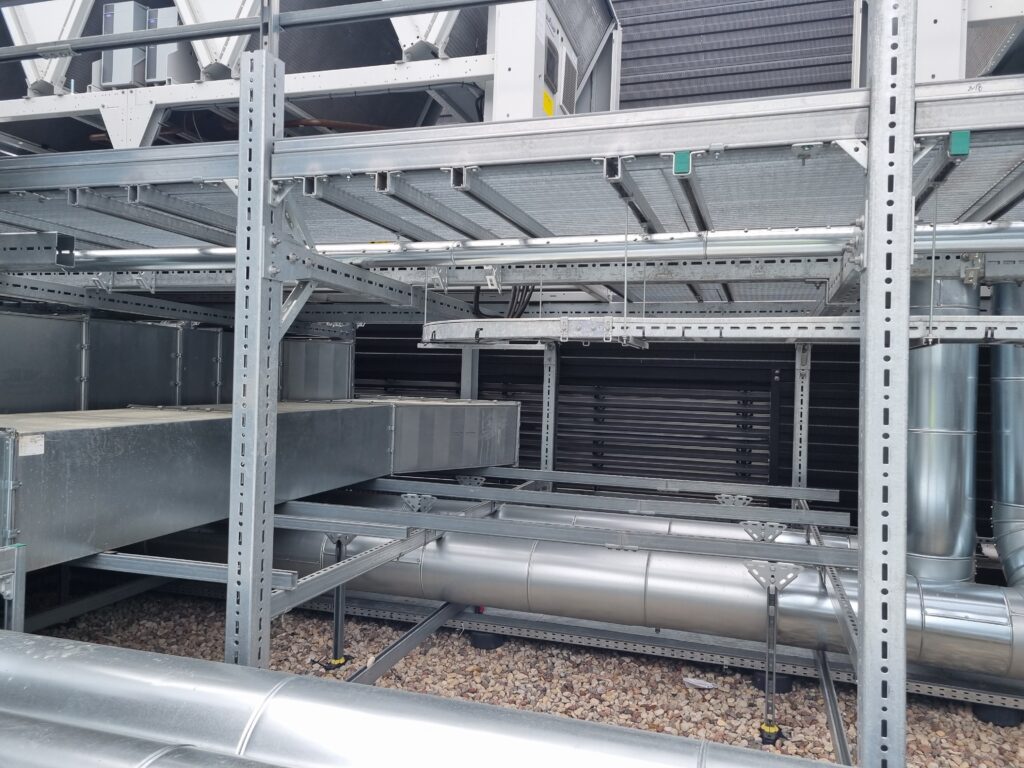

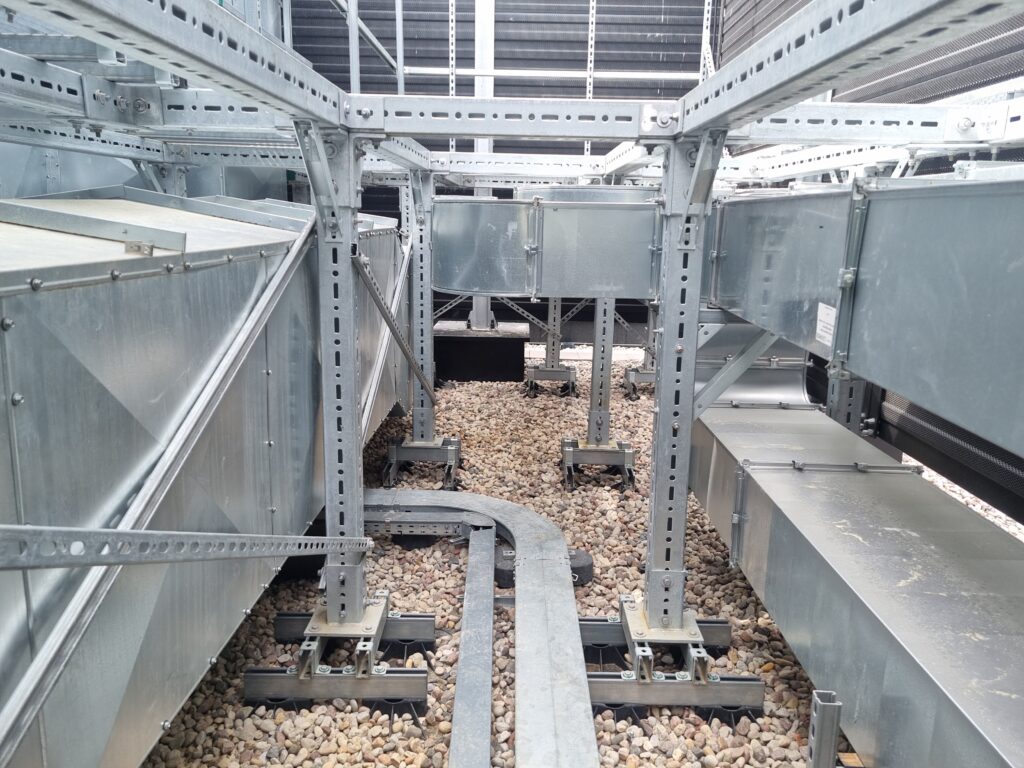

Są to kompleksowe konstrukcje – łączące w sobie bazę pod posadowienie urządzeń, dostęp serwisowy, montaż instalacji współpracujących z urządzeniami oraz przebiegających w ich rejonie.
Konstrukcje pod urządzenia to nie tylko części wsporcze, na których stoją. Niezwykle ważne jest ich odpowiednie wykończenie oraz obarierowanie.

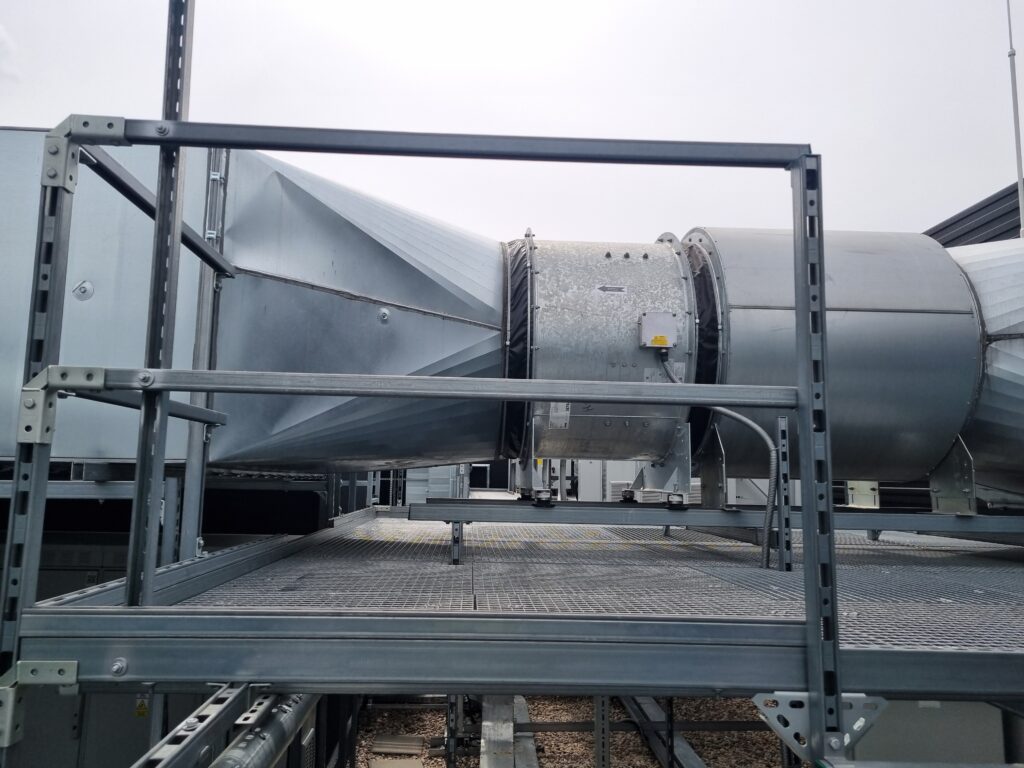

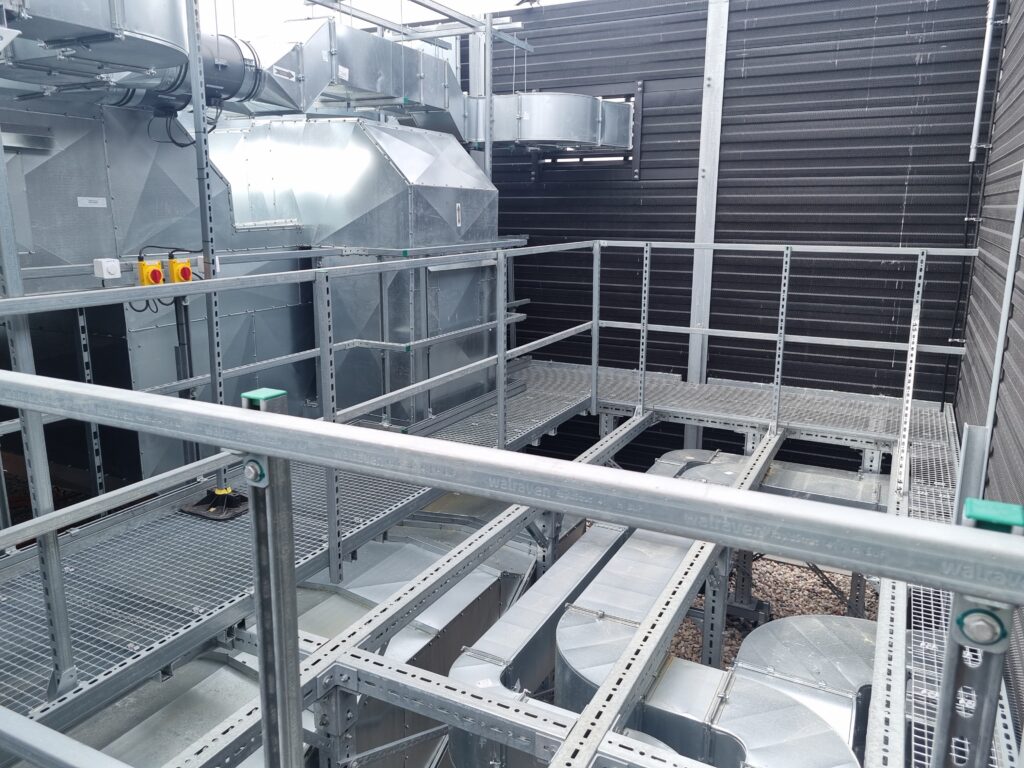

Wykratowanie jest elementem wykończenia niezbędnym do zapewnienia dostępu serwisowego. Odpowiednie obarierowanie i przestrzeń do montażu instalacji towarzyszących umożliwiają prowadzenie instalacji urządzeniom towarzyszącym.
Konstrukcja wsporcza agregatu prądotwórczego w swojej specyfice jest rezerwą pod przyszłe urządzenie najemcy. Jednym z wyzwań przy jej opracowaniu było dostosowanie się do już istniejącego układu dachu. Również dzięki stosowaniu skręcanych elementów – barierki, zabezpieczające otwartą przestrzeń – zostaną w łatwy sposób zdemontowane.
Do wykończenia opisanych konstrukcji wykorzystano:
– Typoszereg szyn RapidStrut, ze szczególnym uwzględnieniem szyny bez perforacji, znajdującej zastosowanie w obarierowaniu.
– Typoszereg kątowników do systemu szyn RapidStrut – niezbędnych to wykonania złożonych konstrukcji, dopasowanych do specjalnych rozwiązań
– Wszystkie elementy wykonane zabezpieczeniu antykorozyjnym BIS UltraProtect 1000, gwarantującym odporność antykorozyjną do 1000 godzin w standaryzowanym teście mgły solnej.
Autorami opisywanych projektów konstrukcji są Michał Strempel oraz Paweł Cieślik
– nasi inżynierowie ds. projektów.
