Revit® i BIM® w projektowaniu wysokiej jakości podpór instalacji

Opublikowane na: 16 kwietnia 2020

Bez ryzyka strat lub ponoszenia kosztów awarii!

IJburg to duża inwestycja mieszkaniowa powstająca na obrzeżach Amsterdamu w Holandii. Projekt prowadzony jest w miejscu, gdzie terytorium Amsterdamu dociera do największego jeziora w Holandii IJsselmeer. Inwestycja o powierzchni  220 ha zakłada powstanie budynków mieszkalnych dla około 22000 mieszkańców. Wszystko to na sztucznie powstałych wyspach znajdujących się na jeziorze, przez co należało uwzględnić istniejące naturalne funkcje i wymagania sieci wód. Zarówno podczas pierwszej, jak i drugiej fazy projektu kładziono nacisk na utrzymanie harmonii powstającej inwestycji  w tym wyjątkowym otoczeniu. Wyzwaniem dla projektu było zaplanowanie dużego zagęszczenia domów (do 90 na hektar) przy zachowaniu walorów estetycznych miejsca oraz możliwie najmniejsza ingerencja w środowisko naturalne i jakość wód.

Wyzwanie

Revit® & BIM® for high quality pipe support design

Walraven otrzymał zlecenie na opracowanie systemu podpór rur poprzez Via Milder’a, producenta i dostawcy systemów rur z tworzyw sztucznych.

Projekt zakłada zainstalowanie gruntowych systemów wymienników ciepła dla użytku domowego. Do transportu ciepłej i zimnej wody należało zbudować rurociągi PE o dużej średnicy. Gruntowe wymienniki ciepła wykorzystują prawie stałą temperaturę gruntu do ogrzewania lub chłodzenia wody, co jest ekonomiczną alternatywą dla konwencjonalnego centralnego ogrzewania lub jego uzupełnieniem.

Rozwiązanie

Jednym z powodów dla których Kersten Retail, główny wykonawca projektu, wybrał  do współpracy firmę Walraven była nasza wiedza, doświadczenie oraz fakt, że nasi inżynierowie pracują wykorzystując do projektowania oprogramowanie Revit®. Dzięki Revit® tworzymy spójne, kompletne projekty oparte na modelach 3D. Korzystanie z bibliotek obiektów BIM umożliwia tworzenie efektywnych rozwiązań o wysokiej jakości dla różnego rodzaju instalacji rur, jak również eliminuje ewentualne kolizje. To nie tylko ułatwia planowanie oraz gwarantuje bezpieczeństwo instalacji, ale również zapobiega marnowaniu materiałów, zmniejsza ryzyko awarii oraz niweluje ryzyko ponoszenia ewentualnych kosztów naprawczych. Nasi projektanci techniczni stworzyli w oddzielnym pliku programu Revit® projekt instalacji wsporczej rur, który połączony był z plikiem przesłanym nam przez Kersten Retail zawierający specyfikację budynku oraz projekt jego instalacji. Po zatwierdzeniu projektu rysunki zostały przesłane do naszego wewnętrznego działu, który stworzył gotowe prefabrykaty do zmontowania. Konstrukcja zapewniła szybki i bezpieczny montaż, zapewniający oszczędność czasu i kosztów na placu budowy.

Revit® & BIM® for high quality pipe support design

Zdjęcie: Kees de Vries

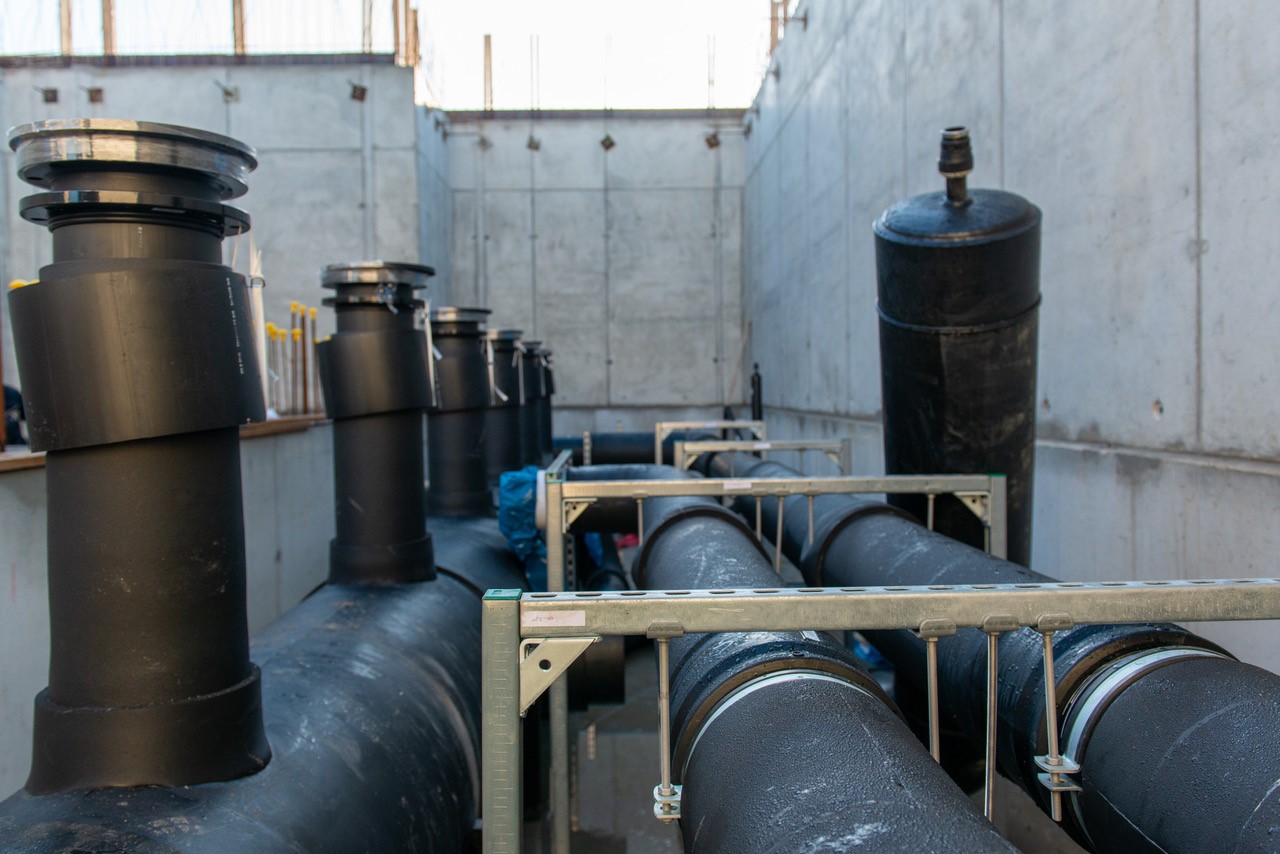

Ciekawym aspektem tego projektu jest również zastosowanie produktów Aerofoam® NBR. Wysoce wydajna pianka, która zapewnia znakomitą sprawność cieplną i ochronę przed problemami z kondensacją. W związku z niewielką przestrzenią, dostępną na placu budowy pianka Walraven Aerofoam została nałożona na rury PE oraz inne elementy instalacji, a następnie w ten sposób przygotowane prefabrykaty zostały przetransportowane na miejsce budowy. Dzięki doskonałej wytrzymałości pianki Aerofoam®, podczas transportu izolacja nie została w żaden sposób naruszona – brak konieczności napraw, brak strat czasu!





Typ instalacji:
pipe support system

  • System gruntowych wymienników ciepła

Użyte produkty:
