Prowadzenie instalacji w szachtach w budynku wysokościowym

Tam, gdzie budynki są wysokie – wymagania wobec systemów zamocowań również są wysokie.

The Bridge – budynek zlokalizowany w Warszawie przy placu Europejskim, będzie pełnił funkcję biurową oraz handlowo-usługową. Znajduje się wśród pozostałych warszawskich drapaczy chmur.  Jego powierzchnia użytkowa wynosić będzie niespełna 50 tys. m². Jego wysokość konstrukcyjna to 175 m.

Wyzwanie

W przypadku tak wysokich budynków wymagania projektowe są nietypowe. Szczególnej uwagi wymagają zagadnienia prowadzenia instalacji w szachtach.

Rozwiązanie

Już na etapie projektu, w kooperacji z biurem projektowym, inżynierowie Walraven przygotowali rozwiązania punktów stałych dla sił ściągających do 209 kN na pojedynczej rurze oraz rozwiązania prowadzenia kompensacji mieszkowej zastosowanej na pionach. Dużą i ważną rolę odegrało tu bogate doświadczenie specjalistów Walraven, zdobyte przy poprzednich realizacjach wysokościowych, takich jak Varso Tower czy Warsaw Unit.

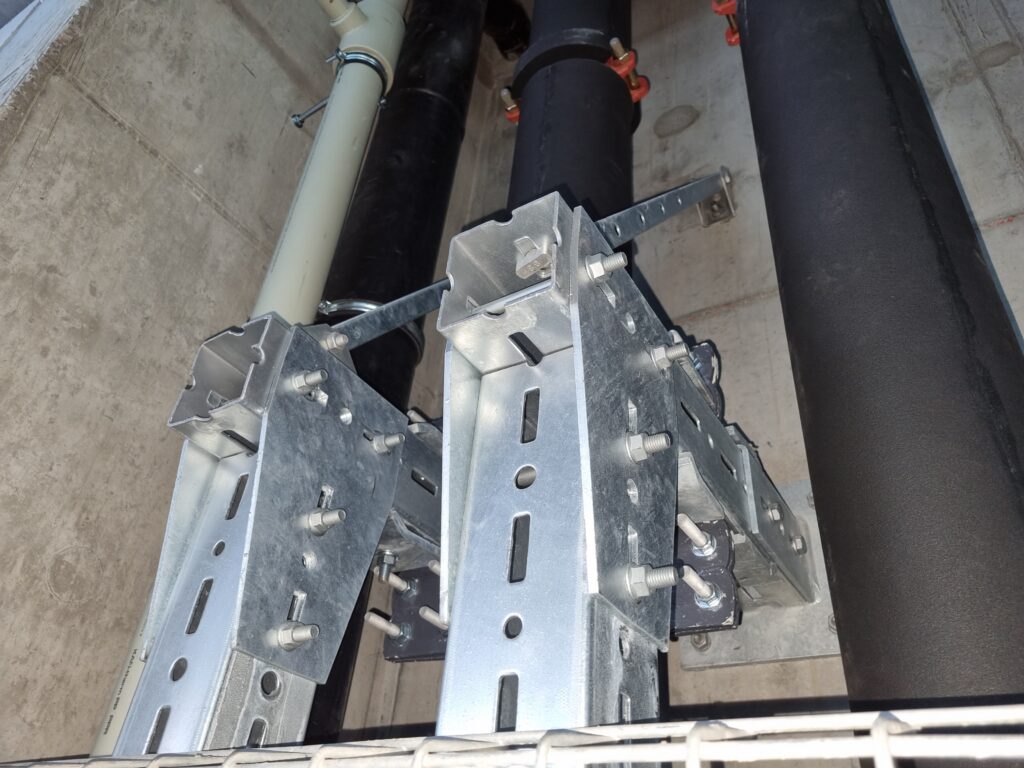

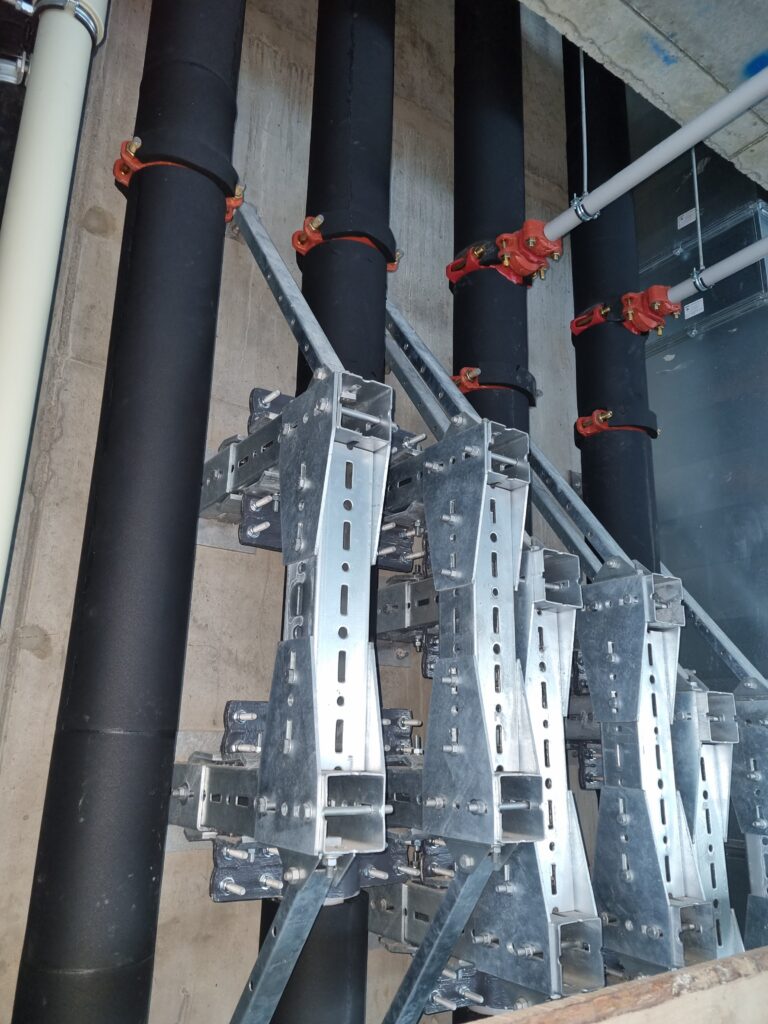

W rozwiązaniach wykorzystano typoszereg szyn Walraven Maxx. Użyto również specjalnych obejm dedykowanych do punktów stałych o dużych obciążeniach, które dostarczone zostały przez nasz wyspecjalizowany zakład w fabryce w Czechach.

Dzięki naszej obecności w inwestycji od etapu projektu byliśmy w stanie przygotować rozwiązania optymalne technicznie i ekonomicznie, spełniające całkowicie wysokie wymagania projektowe, głównie w kwestii ograniczonej przestrzeni w szachtach.
