Firma Walraven została poproszona o pomoc w projekcie budowy pewnego zakładu produkcyjnego.
Wyzwanie stanowiły zamocowania dla instalacji wewnętrznych kanałów wentylacyjnych.
Problemem, przy zrobieniu zamocowań dla instalacji rurociągów i wentylacji wewnątrz budynków, było duże zagęszczenie instalacji przy jednocześnie niskiej nośności blachy trapezowej.
Sytuacja ta wymagała zastosowania dodatkowej konstrukcji drugorzędowej, której zadaniem jest przenoszenie obciążenia. W tym celu należało stworzyć mapę zamocowań z obciążeniami od instalacji, a następnie dla każdego przypadku policzyć profile jakie należy zastosować.

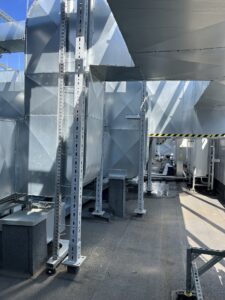

Kolejne wyzwanie pojawiło się przy temacie konstrukcji dla kanałów wentylacyjnych oraz pionowych wyrzutni powietrza. Problemem było duże zagęszczenie kanałów wentylacyjnych prowadzonych na dużych wysokościach, pod które na etapie projektu nie przewidziano konstrukcji.

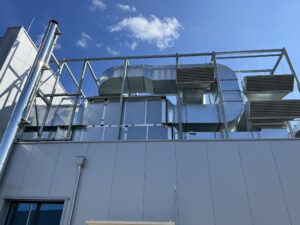

Rozwiązanie 2Inżynier ds. projektów z firmy Walraven zaproponował konstrukcje systemowe Maxx kotwione do płyty żel-betowej przy zastosowaniu marek dachowych. Swój projekt rozpoczął od zdefiniowania lokalizacji marek dachowych tak, aby wykonawca już na etapie wykonania izolacji mógł je zamocować, co zmniejszyło jego nakład pracy i pozwoliło uniknąć dodatkowych problemów na etapie projektu. Kanały wentylacyjne i urządzenia znajdujące się na wysokości ok. 0,5m nad dachem zostały oparte na systemowych ramkach z zastosowanie stóp Walraven Yeti® , co zmniejszyło ilość pracy przy obróbkach dekarskich oraz ilości potrzebnych mostków termicznych.
Jednym z problemów było również to, że na etapie projektu nie przewidziano konstrukcji umożliwiającej zamocowanie komina.
Zaproponowano dodatkowy zakres konstrukcji przygotowując wcześniejsze konstrukcje dwurzędowe. Systemowość konstrukcji umożliwiła nawiązanie się konstrukcją komina do konstrukcji kanałów wentylacyjnych. Pozwoliło to na oszczędność czasu i kosztów. Co najważniejsze – wszystko odbyło się bez spawania.
