Wanneer er HVAC of sanitairsystemen geïnstalleerd moeten worden, zijn er een aantal factoren die in acht genomen moeten worden voordat de bevestiging wordt geselecteerd. Zo zullen buizen bijvoorbeeld uitzetten en inkrimpen door temperatuurveranderingen en moeten de bevestigingen daar geschikt voor zijn. De beugels zijn het eerste element in de installatie die de krachten van expansie op kunnen vangen. Dit kan via de beugel, door de draadstangen en railconstructies, naar de bevestigingen in het plafond of in de muren. Een veilige bevestiging van de buis begint dus bij het kiezen van de juiste beugel.

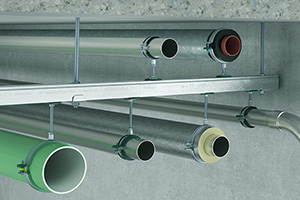

Met de nieuwe en verbeterde tweeschroevenbeugels wordt het makkelijker om de juiste oplossing te kiezen voor uw kleine of grote project. Het ontwerp van de installatie en het materiaal van de buis bepalen welke beugels er geschikt zijn. Of de buis nu staal, koper of kunststof is: de tweeschroevenbeugels van Walraven bieden een geschikte oplossing.
De onderstaande factoren moeten in acht worden genomen wanneer u bepaalt welke beugel u wilt gebruiken. De tweeschroevenbeugels van Walraven zijn ontworpen met deze factoren in het achterhoofd. We beschrijven hieronder hoe de tweeschroevenbeugels ontworpen zijn om met de diverse factoren om te gaan:
Temperatuur:
Een standaard temperatuur tussen -30 tot + 120 °C, de buisexpansie wordt beïnvloed door de temperatuur van het medium.
Maximale belasting:
Alle beugels zijn aan testen onderworpen om veilige belasting te kunnen garanderen. De gespecificeerde maximale belasting (Fa,z), volgens RAL-GZ 655/B, is berekend met specifieke statistische methoden gerelateerd aan de belasting bij het moment van breken en met inachtneming van een vervorming van 1.5mm of 2% van de maximale nominale beugeldiameter.
Buismateriaal:
Het materiaal van de buis heeft invloed op de sterkte van de reactie op temperatuurveranderingen. Er zijn veel typen plastic en metalen buismaterialen: PE, PVC, PP, staal, koper, gietijzer, etcetera. Ieder materiaal heeft, naast andere factoren, een verschillende temperatuurresistentie en ook verschillende resistentie voor chemicaliën zoals olie, vet, zuren en chloor. Het buismateriaal beïnvloedt welk type beugel er gebruikt moet worden. Bijvoorbeeld: de Walraven Bifix® 5000 G2 met inlage moet gebruikt worden voor het bevestigen van plastic buizen. En een verzinkte stalen beugel zonder inlage mag niet gebruikt worden om een koperen buis te bevestigen, omdat deze combinatie van materialen kan leiden tot corrosie.
Afmeting:
De binnenkant van de beugel is gebaseerd op de buitendiameter van de buis. Sommige van onze beugels, zoals de Walraven Bifix® 5000 G2, bieden de buis de mogelijkheid om te bewegen in de beugel in het geval van expansie/krimp door temperatuurverschillen. Door de afstandsringen van de beugel te verwijderen is het ook mogelijk om de beugel te gebruiken voor vaste bevestiging. Gebaseerd op standaard buisdiameters, omvat het assortiment tweeschroevenbeugels van Walraven alle diameters tot 225mm.
Environment:
De omgeving waarin de buizen geïnstalleerd worden heeft invloed op het kiezen voor een beugel. Binnen? Buiten? Blootgesteld aan zwaar weer in kustgebieden? Het is een belangrijke overweging en het is zeer waarschijnlijk dat er een beugel nodig is met een speciale corrosiebestendige coating zoals de Walraven Bifix® G2 reeks.
Speciale vereisten:
Sommige projecten kunnen speciale vereisten hebben, zoals geluidsbeperking of snelle installatie. Veel van de tweeschroevenbeugels hebben certificatie voor geluidsisolatie (DIN4109 / -18dB(A)) en een zekerheidssnelsluiting voor snelle bevestiging.
Wilt u meer informatie over al onze beugels of over onze nieuwe en verbeterde reeks tweeschroevenbeugels? Of kunnen we u helpen bij het bepalen en plannen van het meest effectieve bevestigingssysteem voor uw buisbevestigingen? Neem gerust contact op met onze experts. Onze engineers hebben veel ervaring met technische uitdagingen rondom buisbevestigingen en adviseren u graag. Contact opnemen kan eenvoudig via onderstaande knop.
