In un precedente articolo abbiamo spiegato cos’è l’ETA (European Technical Assessment) e perché è così importante per i prodotti firewall. Se vi siete persi quell’articolo, potete trovare il link diretto qui.
In questo articolo vi forniamo una guida passo passo su come navigare e leggere i documenti ETA per trovare le prestazioni del prodotto più adatte ai vostri requisiti di progetto. Questo può essere prezioso per gli specificatori, i progettisti o i responsabili delle decisioni che devono trovare una soluzione firewall.

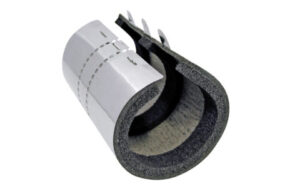

Ai fini di questa guida, utilizzeremo come esempio il Walraven Pacifyre MKII (P). Questo prodotto è un manicotto ignifugo approvato per la sigillatura al fuoco di tubazioni combustibili. Ecco il link all’ETA completo di questo prodotto.
La prima parte del documento ETA fornisce al lettore informazioni sul prodotto stesso, compresa una descrizione tecnica, i componenti e l’uso previsto.
Inoltre, sono incluse informazioni sui metodi applicati per la valutazione delle prestazioni del prodotto. Ad esempio, nel seguente estratto si trovano informazioni sullo standard utilizzato per classificare MKII (P) per la sua resistenza al fuoco (in questo caso, EN 13501-2).
Allo stesso modo, esistono altre valutazioni che possono essere effettuate su un prodotto, come la permeabilità all’aria e all’acqua, l’emissione o il rilascio di sostanze pericolose, la riduzione del rumore, ecc. In conclusione, tutte le valutazioni e gli standard a cui il prodotto è stato sottoposto dovrebbero essere inclusi in questa prima parte dell’ETA.
Il sistema di audit richiesto per uno specifico prodotto deve essere dettagliato. Si tratta della frequenza con cui il prodotto stesso deve essere controllato per garantire che l’ETA e la marcatura CE siano aggiornate e rimangano valide.
La seconda parte dell’ETA contiene tutte le informazioni pertinenti e specifiche sull’uso del prodotto e sulle prestazioni previste in base alle diverse applicazioni.
Va ricordato che un prodotto firewall può essere utilizzato solo nelle configurazioni per le quali è stato testato e classificato. Qualsiasi altro uso previsto al di fuori dell’ambito dell’ETA deve essere discusso con il produttore, che dovrebbe essere in grado di fornire indicazioni sulle migliori pratiche.
I manicotti e i collari antincendio sono valutati in base alle applicazioni specifiche e di solito includono tubi antincendio che attraversano pareti o pavimenti. Esistono anche diverse opzioni in termini di materiale di base e di composizione, ad esempio calcestruzzo, muratura o cartongesso, ecc. Queste informazioni sono fondamentali perché le prestazioni di un prodotto possono variare notevolmente se utilizzato in una parete piuttosto che in un pavimento.
Allo stesso modo, le prestazioni del prodotto possono essere inferiori se utilizzato in pareti flessibili (pareti di tralicci) rispetto a pareti rigide (calcestruzzo). Per determinare la resistenza al fuoco ottenuta per ogni specifico dettaglio, è necessario fare riferimento all’ETA.
Un altro fattore da tenere in considerazione è la dimensione esterna del tubo. Ad esempio, in questa tabella sono riportate le prestazioni di MKII (P) quando viene utilizzato come guarnizione antincendio per tubi in PE che passano attraverso pareti flessibili.
Le prestazioni si basano sul diametro esterno del tubo e sono valutate in termini di integrità (E) e isolamento (I). Come si può vedere nella tabella, più grande è il tubo, minore è la resistenza massima al fuoco che il prodotto può raggiungere. Per un tubo di Ø160 mm, si può ottenere una protezione massima di 90 minuti, rispetto ai 120 minuti dei tubi più piccoli.
Il progettista deve tenerne conto, poiché le prestazioni del prodotto possono variare a seconda delle dimensioni del tubo, anche se si applica lo stesso prodotto e lo stesso tipo di tubo.
Un’altra considerazione per determinare le prestazioni di un manicotto e/o di un collare antincendio è l’orientamento del tubo che penetra. In genere, le tubazioni che penetrano in una parete ad angolo rappresentano una situazione più onerosa rispetto a una tipica penetrazione perpendicolare in termini di protezione antincendio. Questa tabella consente di confrontare le prestazioni dello stesso prodotto utilizzato sullo stesso tubo ma con un’angolazione diversa. In questo esempio, la protezione massima fornita dal manicotto scende da 120 minuti a 90 minuti nella maggior parte dei casi.
Finora abbiamo visto esempi di prestazioni del prodotto per i tubi in PE, ma cosa succede se abbiamo tubi in plastica di altri tipi, come PP, PVC, multistrato, ecc. La risposta è no, perché ogni tipo di tubo deve essere valutato e classificato in modo indipendente. Tabelle simili per i diversi tipi di materiali per tubi dovrebbero essere presenti nell’ETE. Se queste tabelle non sono incluse nell’ETE, è necessario contattare il produttore per ulteriori informazioni e indicazioni.
L’installazione di un collare o di un manicotto antincendio deve essere accompagnata da un sistema di sigillatura adeguato. Molto spesso è necessario sigillare solo una piccola apertura anulare intorno al tubo affinché il sistema raggiunga la resistenza al fuoco richiesta.
In questi casi, l’uso di un sigillante acrilico può essere sufficiente, ma ci sono casi più complessi in cui l’apertura può essere troppo grande e si consiglia l’uso di una coperta antincendio.
In ogni caso, è indispensabile combinare l’installazione del collare/manicotto con un sigillante approvato e testato dello stesso produttore. Mescolare prodotti di produttori diversi è uno degli errori più comuni ancora commessi nei cantieri e porta alla non conformità.
La prima immagine qui sotto mostra il dettaglio costruttivo da riprodurre in cantiere con riferimento ai riempitivi (Allegato 1.1 per questo particolare esempio). La seconda immagine mostra la tabella con tutte le opzioni di riempimento (Allegato 1.1.).
Tutte queste informazioni si trovano nello stesso documento ETA, il che facilita notevolmente la specifica del sistema corretto (non solo del prodotto).
In conclusione, i documenti ETA sono uno strumento potente per selezionare la soluzione firewall più adatta ai requisiti specifici del progetto. In questo articolo abbiamo esaminato un caso di studio di uno dei nostri prodotti, il manicotto tagliafuoco Walraven Pacifyre MKII (P). Esaminiamo le informazioni incluse nell’ETA e analizziamo anche alcune variazioni chiave che possono influenzare le prestazioni del prodotto (ad es. dimensioni del tubo esterno, substrato, orientamento, ecc.)
Lo stesso processo di riflessione può essere applicato a qualsiasi prodotto di arresto antincendio per identificare il sistema di arresto antincendio appropriato (collare/manicotto antincendio insieme a qualsiasi componente aggiuntivo come i riempitivi). Questo è essenziale perché non è possibile mescolare prodotti diversi di produttori diversi e tutti i componenti installati in cantiere devono essere installati come testati in origine.
Se non trovate il dettaglio specifico che state cercando, vi consigliamo vivamente di contattare il produttore per farvi guidare nel processo di definizione delle specifiche.
Nei prossimi articoli analizzeremo altri criteri da considerare quando si specifica una soluzione firewall per la penetrazione di un tubo, quindi rimanete sintonizzati.
