Las características:
- Peso: muy ligero – ligero – pesado
- Frecuencia perturbadora: baja – media

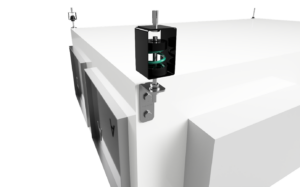

- Montaje: colgante
Encuentre a continuación nuestras tablas de eficiencia de amortiguación en caso de perturbación de la frecuencia
Walraven VibraTek® Matriz de selección:
Walraven VibraTek® HS-1 Spring Hanger
- Fácil de instalar y no necesita ser fijarse al material de base
- Recomendada para maquinaria con bajas velocidades de trabajo superiores a 700 RPM
- La carcasa, la tapa y el muelle con recubrimiento de polvo epoxi proporcionan una mayor resistencia a la corrosión
Walraven VibraTek® HS-1X Spring Hanger
- Fácil de instalar y no necesita ser fijarse al material de base
- Recomendada para maquinaria con bajas velocidades de trabajo superiores a 700 RPM
- La carcasa, la tapa y el muelle con recubrimiento de polvo epoxi proporcionan una mayor resistencia a la corrosión
Walraven VibraTek® HR-1 Rubber Hanger
- Su reducido tamaño permite su colocación en espacios compactos
- Fácil de instalar y adaptable a un tejado o techo inclinado, parte de la carcasa metálica gira
- hardness 45 / 50 shore A
Walraven VibraTek® SA-3 Silent Absorber
- Formado por dos piezas de goma que encajan entre sí, por lo que es adecuado para varios espesores de placa de fijación con orificio de Ø 14mm para utilizar con varillas roscadas M10 y M12
- Aislamiento ideal de los equipos HVAC
- for use with M8 threaded rods
Eficiencia de amortiguación en caso de perturbación de la frecuencia
Descripción del rendimiento de amortiguación
V[%] | Descripción del rendimiento de amortiguación | |||
99% | excelente | altamente requerido | medianamente requerido | regularmente requerido |
93% | perfecto | |||
88% | muy bien | |||
81% | bien | |||
67% | suficiente | |||
20% | mediocre | baja mejora o impacto negativo – póngase en contacto con el soporte técnico de Walraven para obtener una solución alternativa | ||
0% | sin cambio | |||
resonancia | mejor sin aislamiento |
Walraven VibraTek® HS-1 | Eficiencia de amortiguación en caso de perturbación de la frecuencia | ||||||||||
Articulo no.: | carga en el vibroaislador | deflexión | RPM | 500 | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | |
[N] | [~kg] | [mm] | Hz | 8,3 | 13,3 | 16,7 | 20,0 | 25,0 | 33,3 | 41,7 | |
2800600050 | 25 | 2,5 | 11,5 | 54,6% | 86,1% | 91,5% | 94,3% | 96,4% | 98,0% | 98,7% | |
50 | 5 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800600150 | 100 | 10 | 15,3 | 69,4% | 89,9% | 93,8% | 95,8% | 97,3% | 98,5% | 99,1% | |
150 | 15 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800600250 | 200 | 20 | 18,4 | 75,8% | 91,7% | 94,9% | 96,5% | 97,8% | 98,8% | 99,2% | |
250 | 25 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800600500 | 300 | 30 | 13,8 | 64,8% | 88,7% | 93,0% | 95,3% | 97,0% | 98,3% | 98,9% | |
400 | 40 | 18,4 | 75,8% | 91,7% | 94,9% | 96,5% | 97,8% | 98,8% | 99,2% | ||
500 | 50 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800600750 | 600 | 60 | 18,4 | 75,8% | 91,7% | 94,9% | 96,5% | 97,8% | 98,8% | 99,2% | |
750 | 75 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800601000 | 800 | 80 | 18,4 | 75,8% | 91,7% | 94,9% | 96,5% | 97,8% | 98,8% | 99,2% | |
900 | 90 | 20,7 | 79,0% | 92,7% | 95,5% | 96,9% | 98,0% | 98,9% | 99,3% | ||
1000 | 100 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% |
Walraven VibraTek® HS-1X | Eficiencia de amortiguación en caso de perturbación de la frecuencia | ||||||||||
Articulo no.: | carga en el vibroaislador | deflexión | RPM | 500 | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | |
[N] | [~kg] | [mm] | Hz | 8,3 | 13,3 | 16,7 | 20,0 | 25,0 | 33,3 | 41,7 | |
2800701000 | 800 | 80 | 18,4 | 75,8% | 91,7% | 94,9% | 96,5% | 97,8% | 98,8% | 99,2% | |
1000 | 100 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800701250 | 1100 | 110 | 20,2 | 78,4% | 92,6% | 95,4% | 96,8% | 98,0% | 98,9% | 99,3% | |
1250 | 125 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800701500 | 1400 | 140 | 21,5 | 79,9% | 93,0% | 95,6% | 97,0% | 98,1% | 98,9% | 99,3% | |
1500 | 150 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800702000 | 1750 | 175 | 18,3 | 75,6% | 91,7% | 94,8% | 96,5% | 97,8% | 98,8% | 99,2% | |
2000 | 200 | 20,9 | 79,3% | 92,8% | 95,5% | 96,9% | 98,1% | 98,9% | 99,3% | ||
2200 | 220 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800703000 | 2600 | 260 | 19,9 | 78,0% | 92,4% | 95,3% | 96,8% | 98,0% | 98,9% | 99,3% | |
3000 | 300 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800704000 | 3250 | 325 | 18,7 | 76,2% | 91,9% | 95,0% | 96,5% | 97,8% | 98,8% | 99,2% | |
3750 | 375 | 21,6 | 80,0% | 93,0% | 95,7% | 97,0% | 98,1% | 98,9% | 99,3% | ||
4000 | 400 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800705000 | 5250 | 525 | 24,2 | 82,5% | 93,8% | 96,1% | 97,4% | 98,3% | 99,1% | 99,4% | |
5750 | 575 | 26,5 | 84,3% | 94,4% | 96,5% | 97,6% | 98,5% | 99,1% | 99,5% | ||
5000 | 500 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% | ||
2800706000 | 5250 | 525 | 20,1 | 78,3% | 92,5% | 95,3% | 96,8% | 98,0% | 98,9% | 99,3% | |
5750 | 575 | 22,0 | 80,5% | 93,2% | 95,8% | 97,1% | 98,2% | 99,0% | 99,3% | ||
6000 | 600 | 23,0 | 81,5% | 93,5% | 95,9% | 97,2% | 98,2% | 99,0% | 99,4% |
Walraven VibraTek® HR-1 | Eficiencia de amortiguación en caso de perturbación de la frecuencia | ||||||||||
Articulo no.: | carga en el vibroaislador | deflexión | RPM | 500 | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | |
[N] | [~kg] | [mm] | Hz | 8,3 | 13,3 | 16,7 | 20,0 | 25,0 | 33,3 | 41,7 | |
2800800300 | 200 | 20 | 2,3 | 385,6% | -50,7% | 37,5% | 63,5% | 79,4% | 89,4% | 93,4% | |
250 | 25 | 2,9 | 633,0% | 7,4% | 55,5% | 72,8% | 84,2% | 91,7% | 94,8% | ||
300 | 30 | 3,5 | 4077,4% | 33,1% | 65,5% | 78,3% | 87,1% | 93,1% | 95,7% | ||
2800800450 | 350 | 35 | 3,1 | 849,3% | 17,9% | 59,5% | 74,9% | 85,3% | 92,2% | 95,2% | |
400 | 40 | 3,6 | 10443,2% | 34,9% | 66,2% | 78,7% | 87,4% | 93,3% | 95,8% | ||
450 | 45 | 4,0 | -776,2% | 46,0% | 71,1% | 81,5% | 88,9% | 94,1% | 96,3% |
Walraven VibraTek® SA-3 Silent Absorber
Walraven VibraTek® SA-3 | Eficiencia de amortiguación en caso de perturbación de la frecuencia | ||||||||||
Articulo no.: | carga en el vibroaislador | deflexión | RPM | 500 | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | |
[N] | [~kg] | [mm] | Hz | 8,3 | 13,3 | 16,7 | 20,0 | 25,0 | 33,3 | 41,7 | |
2800800300 | 200 | 20 | 2,3 | 385,6% | -50,7% | 37,5% | 63,5% | 79,4% | 89,4% | 93,4% | |
250 | 25 | 2,9 | 633,0% | 7,4% | 55,5% | 72,8% | 84,2% | 91,7% | 94,8% | ||
300 | 30 | 3,5 | 4077,4% | 33,1% | 65,5% | 78,3% | 87,1% | 93,1% | 95,7% | ||
2800800450 | 350 | 35 | 3,1 | 849,3% | 17,9% | 59,5% | 74,9% | 85,3% | 92,2% | 95,2% | |
400 | 40 | 3,6 | 10443,2% | 34,9% | 66,2% | 78,7% | 87,4% | 93,3% | 95,8% | ||
450 | 45 | 4,0 | -776,2% | 46,0% | 71,1% | 81,5% | 88,9% | 94,1% | 96,3% |
