Um den richtigen Schwingungs- und Federdämpfer auszuwählen, müssen Sie sich zunächst einmal einen Überblick über die jeweilige Situation verschaffen. Im Folgenden finden Sie einige der wichtigsten externen Faktoren, die Ihre Auswahl beeinflussen sollten:

• Einsatzort
  Die Anforderungen durch den Gebäudetyp wie zum Beispiel Krankenhaus, Wohngebäude oder Industrieanlage.
• Montageart
  Hängende oder stehende Montage.
• Gerätedaten
  Abmessungen, Gewicht und vorgegebene Unterstützungspunkte für den Einsatz der Dämpfer.
• Umgebungseinflüsse
  Korrosionskategorie und Umgebungstemperatur.
• Frequenz des Gerätes
  Drehzahl des Gerätes in U/min oder Umdrehungen pro Sekunde (U/sek, Hertz ((Hz)).



---

Alle Informationen im Whitepaper

Alle Informationen zu Vibrationen, deren Folgen und Quellen sowie Lösungsansätze zur Reduktion von Schwingungen finden Sie kompakt zusammengefasst in unserem kostenfreien Whitepaper „Grundlagen: Schwingungsdämpfung in der TGA“. Darüber hinaus stellen wir Ihnen im Whitepaper eine nützliche Auswahlhilfe zur Verfügung.

Autor
Thomas Geißler
Leiter Technik und Projektmanagement |
Walraven GmbH



Jetzt Whitepaper anfordern



---

Im Blickpunkt

Walraven VibraTek® Broschüre herunterladen

Alle Informationen zu den Walraven Schwingungsdämpfern

---

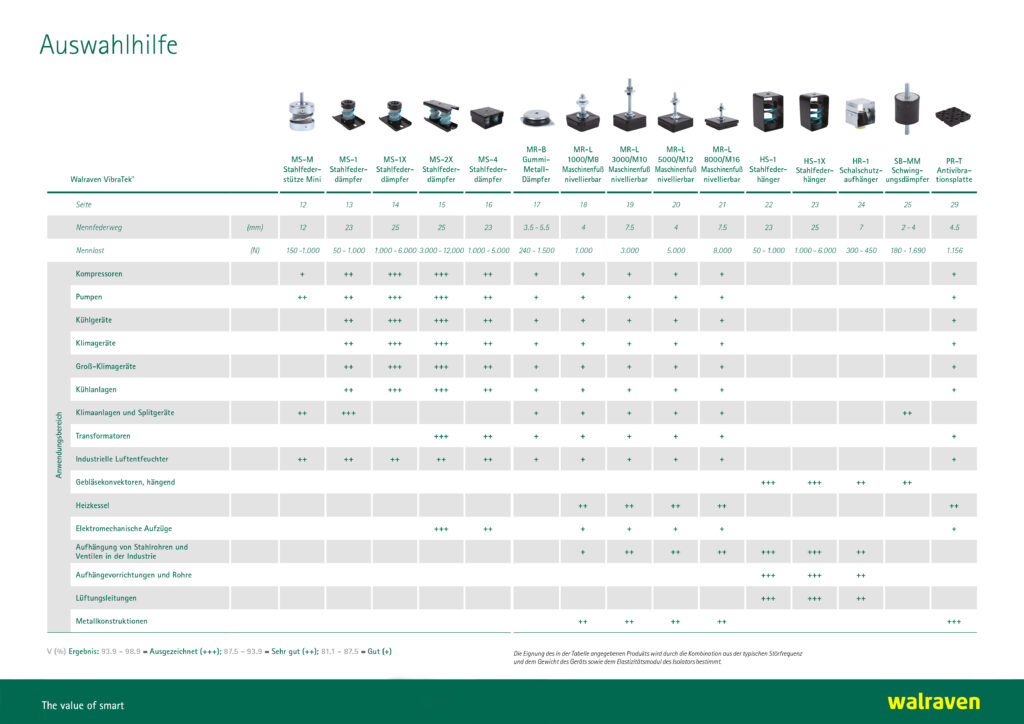

Schnellauswahlhilfe

Das Walraven-Portfolio bietet ein komplettes Sortiment vibroakustischer Schwingungsdämpfer zur Vermeidung der Vibrationsweiterleitung. Die Schwingungsdämpfer können auch einfach mit anderen typischen Rohrbefestigungen, Schienenhalterungen oder Dachinstallationen kombiniert werden.
Unsere Schnellauswahlhilfe gibt Ihnen eine erste Vorstellung davon, welche Art von Schwingungsdämpfer für Ihr Projekt geeignet sein könnte.

Schnellauswahlhilfe herunterladen



---

Erläuterung anhand eines Bemessungsbeispiels

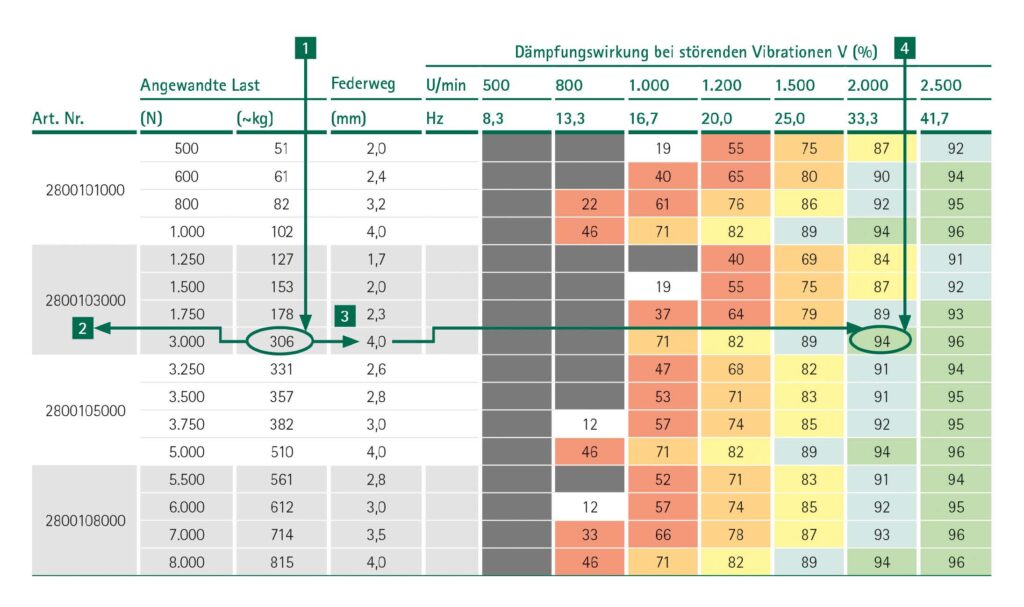

Die Walraven VibraTek-Broschüre enthält Tabellen für jedes Produkt, um Ihnen bei der Entscheidung zu helfen, welches für Ihre Installation am besten geeignet ist.

Ein bodenstehendes Aggregat hat ein Gesamtgewicht von 1.140 Kilogramm (kg) und vier Befestigungspunkte. Es soll mittels nivellierbarer Maschinenfüße schwingungsgedämpft montiert werden.

Daraus ergibt sich eine Belastung je Maschienenfuß von
1.140 kg / 4 Befestigungspunkte = 285 kg pro Befestigungspunkt (Maschinenfuß)

Die Frequenz des Aggregates im Betrieb beträgt 1.600 U/min.

Vier Schritte, um herauszufinden, ob der ausgewählte Schwingungsdämpfer die Anforderung
erfüllt:

1. Wählen Sie in der Tabelle die Belastung je Maschinenfuß aus – größer oder gleich 285 kg.
2. In der gleichen Zeile in der ersten Spalte sehen Sie die Artikelnummer des Walraven VibraTek®-Produkts.
3. Rechts neben der Belastung können Sie den Federweg ablesen.
4. Wählen Sie in der obersten Zeile die Spalte mit der Drehzahl oder der nächstniedrigen Drehzahl aus. Im Beispiel 2.100 U/min wählen Sie die Spalte 2.000 U/min.

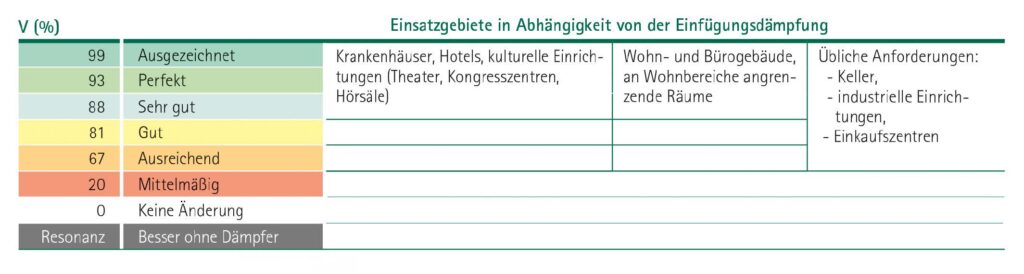

   Lesen Sie die Einfügungsdämpfung: 94 Prozent.





---

Erfahren Sie mehr über die Grundlagen der
Schwingungsdämpfung in der TGA

Zu den Grundlagen der Schwingungsdämpfung

---
