Walraven bietet seit Kurzem ein vollständiges System an energieeffizienten, gedämmten und vor allem schutzbietenden Kälterohrbefestigungen an. Die Zukunftssicherheit, Langlebigkeit und Nachhaltigkeit des Rohrbefestigungssystems können – unter Berücksichtigung und Einhaltung der GEG 2024-Anforderungen – gewährleistet werden.
- Das GEG ist das Gesetz zur Einsparung von Energie und zur Nutzung erneuerbarer Energien zur Wärme- und Kälteerzeugung in Gebäuden (Fassung Januar 2024)
Heraus- und Anforderungen des GEG 2024 an die Befestigungstechnik
GEG und Rohrdämmung
- Hier finden Sie alle GEG-Passagen, die für die Rohrleitungsdämmung und somit auch Befestigungstechnik relevant sind
Befestigungsanforderungen auf einen Blick
- Zusammenfassung der „Walraven relevanten Dämmungen“ bei Rohrleitungen und deren Befestigungspunkten
Auswahlhilfe
- Übersichtsmatrix zur Wahl der richtigen Walraven-Kälterohrbefestigung für spezifische Rohre & Rohrdimensionen

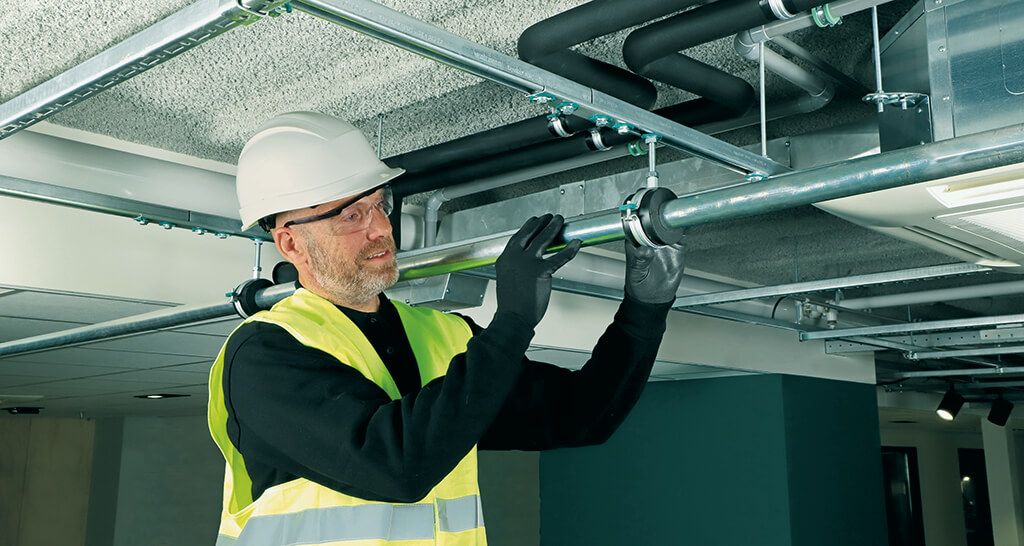

Kälte- und Klimainstallationen energieeffizient und sicher befestigen
Nicht-Brennbarkeit, reduzierte Rauchentwicklung im Brandfall, Schalldämmung, Energieeffizienz und Schutz vor Tauwasserbildung durch thermische Entkopplung bieten die flexiblen Lösungen der Walraven-Kältebefestigungstechnik.

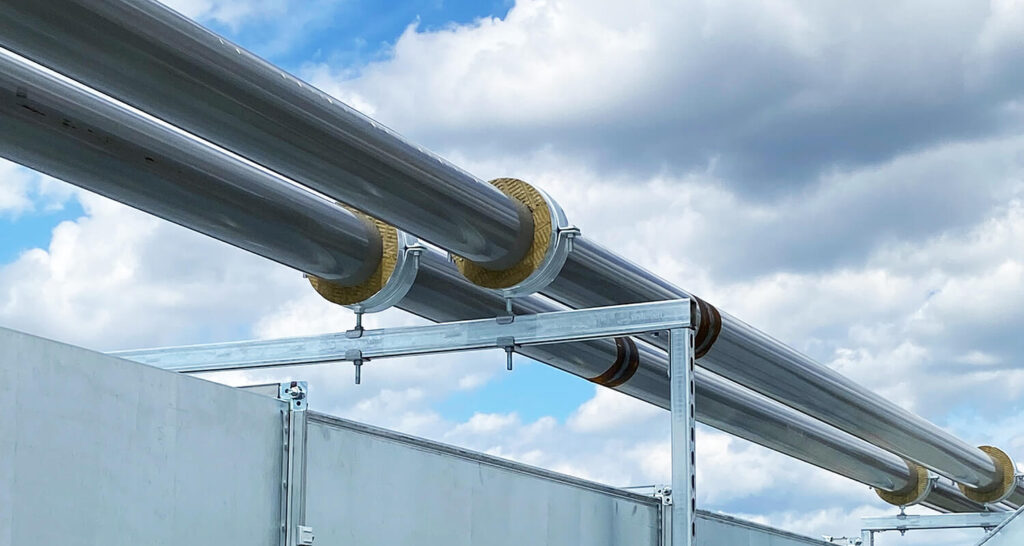

Bei der Walraven BISOFIX® MW Kälterohrschelle handelt es sich beispielsweise um einen Rohrträger mit druckfestem Mineralwollkern zur thermisch entkoppelten Befestigung bzw. zur Vermeidung von Energieverlusten und Tauwasserbildung (Korrosionsschutz) von nicht brennbaren Rohrinstallationen.
Die Hauptanwendungsbereiche dieser Schelle sind in Flucht- und Rettungswegen als Sichtinstallation (ohne klassifizierte Abhangdecken), über F0-Abhangdecken beziehungsweise in notwendigen Fluren.
Die MW–Kälterohrschellen gibt es in drei verschiedenen Ausführungen:
Ja, ich wünsche eine kostenlose Auslegung der Befestigungstechnik
Befestigungstechnik und GEG
Wir haben die für Sie relevanten Passagen des GEG 2024 zur Rohrleitungsdämmung und deren Befestigung herausgearbeitet:
Sie möchten einen Schnellüberblick als Zusammenfassung
Zur Zusammenfassung
Sie möchten alle relevanten GEG-Textpassagen selbst lesen
Zu den Gesetzestexten
Zusammenfassung auf einen Blick
Anforderungen an „Walraven relevante Dämmungen“ bei Rohrleitungen* und deren Befestigungspunkten
| Art der Leitungen und Armaturen | Mindestdicke der Dämmschicht, bezogen auf eine Wärmeleitfähigkeit von 0,035 (W/m*K) ** |
|
| 1. | Wärmeverteilungs- und Warmwasserleitungen sowie Armaturen | |
| aa) | Innendurchmesser bis 22 mm | 20 mm |
| bb) | Innendurchmesser über 22 mm bis 35 mm | 30 mm |
| cc) | Innendurchmesser über 35 mm bis 100 mm | gleich Innendurchmesser |
| dd) | Innendurchmesser über 100 mm | 100 mm |
| ee) | Leitungen und Armaturen nach den Doppelbuchstaben aa bis dd in Wand- und Deckendurchbrüchen, im Kreuzungsbereich von Leitungen, an Leitungsverbindungsstellen oder bei zentralen Leitungsnetzverteilern | ½ der Anforderung nach aa bis dd |
| ff) | Wärmeverteilungsleitungen nach den Doppelbuchstaben aa bis dd, die nach dem 31. Januar 2002 in Bauteilen zwischen beheizten Räumen verschiedener Nutzer verlegt wurden | ½ der Anforderung nach aa bis dd |
| gg) | Leitungen nach Doppelbuchstabe ff im Fußbodenaufbau | 6 mm |
| 2. | Kälteverteilungs- und Kaltwasserleitungen sowie Armaturen von Raumlufttechnik- und Klimakältesystemen |
|
| Innendurchmesser ≤ 22 mm Innendurchmesser > 22 mm | 9 mm 19 mm |
|
* gemäß Anlage 8 zu § 69 und §70 des Gebäudeenergiegesetzes (GEG)
** Die Wärmeleitfähigkeiten der Wärmedämmung sind jeweils auf eine Mitteltemperatur von 40°C, die Wärmeleitfähigkeit der Kältedämmung auf eine Mitteltemperatur von 10°C zu beziehen.
Wen spricht das Angebot an und warum gerade Walraven?
Mit seinem Angebot möchte Walraven den Prozess der TGA-Installationen effizienter gestalten. In dem es seinen Partnern, insbesondere dem Rohrleitungsbauer, Know-how vermittelt, technische Unterstützung im Projekt anbietet und die Auswahl der passenden Kälterohrbefestigung erleichtert.
Zudem wird die Verfügbarkeit über den SHKL-Fachgroßhandel, und somit der „Bezug aus einer Hand“, deutlich verbessert sein.
Eine Abstimmung mit anderen Gewerken, wie dem Isolierhandwerk, kann so bereits im Vorfeld und auf Augenhöhe (ohne Zeit- und Kommunikationsverluste) erfolgen.

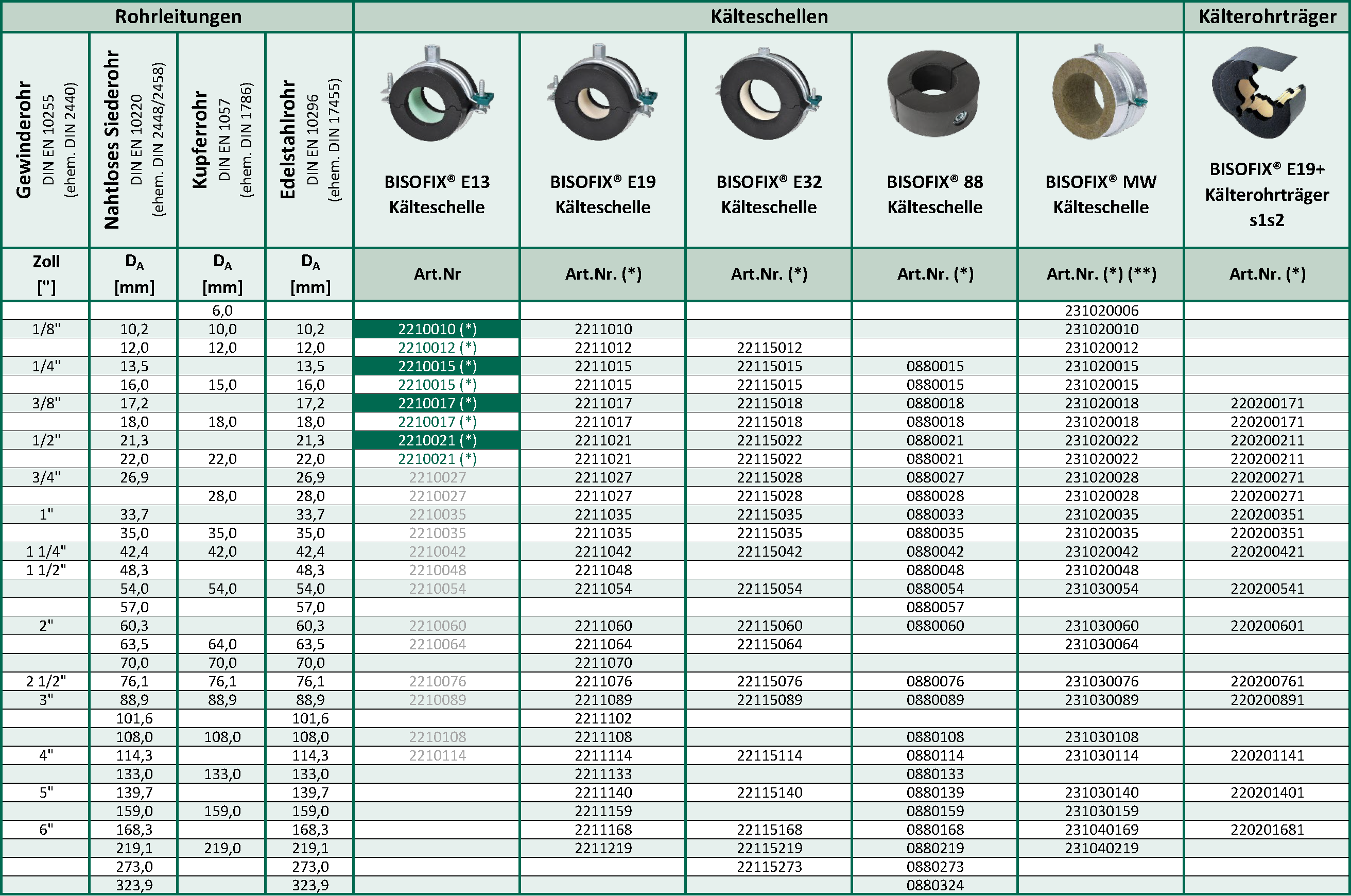

Auswahlhilfe
Welche Kälterohrbefestigung sollte man für welche Anwendung bzw. welches Rohr verwenden?
(*) Kälte-Rohrschellen, bzw. Kälte-Rohrträger erfüllen die Mindestanforderung hinsichtlich der erforderlichen Dämmschichtdicke gemäß Gebäudeenergiegesetz (GEG 2024-01).
(**) BISOFIX® MW Kälterohrschellen sind auch erhältlich mit stärkeren Dämmschichtdicken für die Verwendung bei warmgehenden Rohrleitungen (z.B. Heizung, Warmwasser, Zirkulation usw.).
Gemäß GEG 2024-01 müssen Kälteverteilungs- und Kaltwasserleitungen mit einem Innendurchmesser von ≤ 22 mm mit einer Dämmschichtdicke von mindestens 9 mm (bezogen auf eine Wärmeleitfähigkeit von 0,035 W/m*K) gedämmt werden. Bei Leitungen mit einem Innendurchmesser > 22 mm beträgt die Mindestanforderung an die Dämmschichtdicke 19 mm. Die in der Tabelle grau dargestellten Artikelnummern zeigen Produkte, welche nach den Anforderungen des GEG 2024-01 nicht mehr zu verwenden sind.
Infobox | Produktlösungen

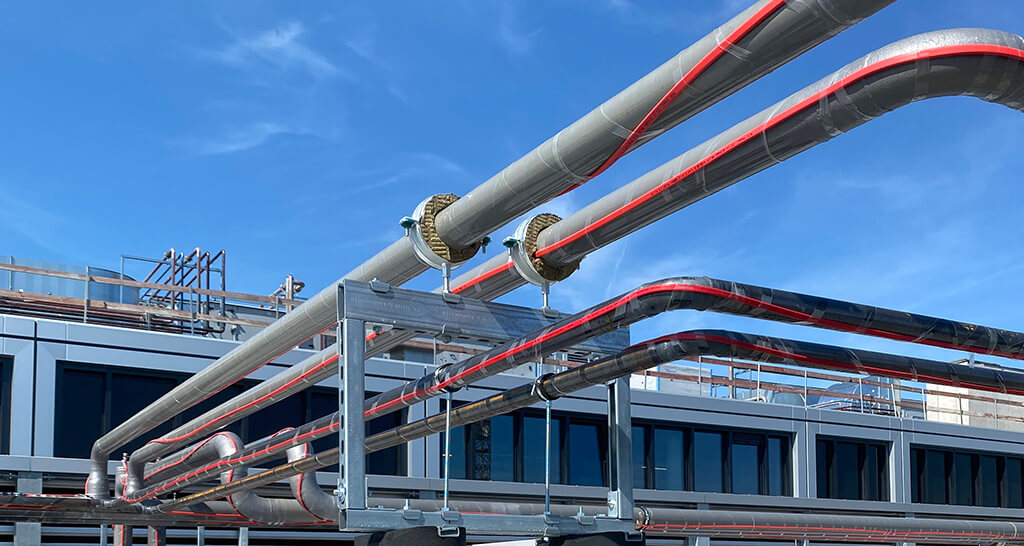

Walraven BISOFIX® MW Kälterohrschelle
Produkteigenschaften
- Rohrträger mit druckfestem Mineralwollkern zur thermisch entkoppelten Befestigung bzw. zur Vermeidung von Energieverlusten und Tauwasserbildung (Korrosionsschutz) von nicht brennbaren Rohrinstallationen
- Hauptanwendungsbereich in Flucht- und Rettungswegen als Sichtinstallation (ohne klassifizierte Abhangdecken) oder über F0-Abhangdecken
Technische Werte
- Rohrträger mit Brandklasse A2-s1, d0 nach EN 13501
- Schmelzpunkt: Steinwolle > 1000 °C
- Max. zulässige Lastwerte je Ausführung (Fa,z) von 100 bis 5.000 N
- Rohdichte 160 kg/m3
- Diffusionsäquivalente Luftschichtdicke sd-Wert >1500 m
- Wasseraufnahme < 1 kg/m2
Walraven BISOFIX® E Kälterohrschelle
Produkteigenschaften

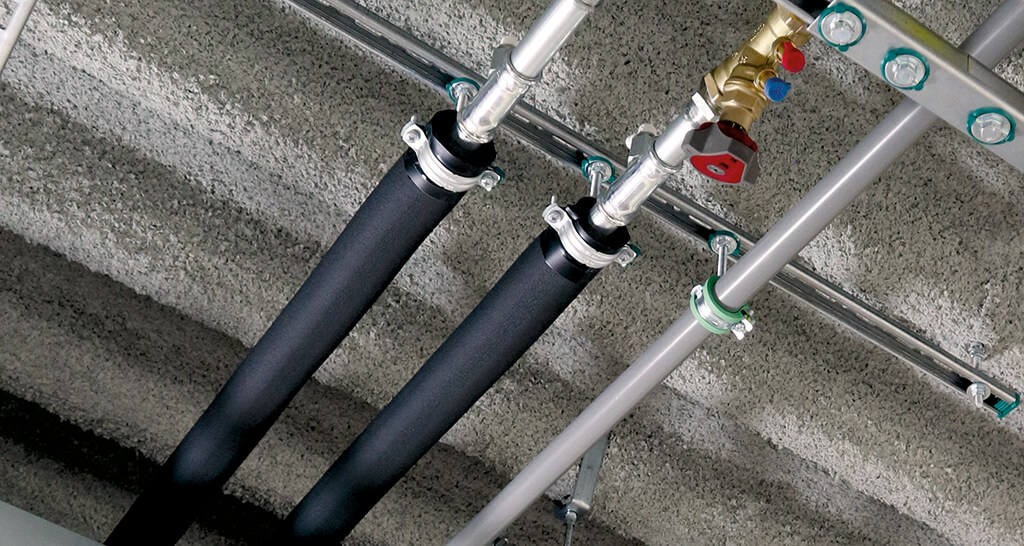

- Rohrträger mit Elastomerkautschuk und PIR-Kern zur thermisch entkoppelten Befestigung bzw. zur Vermeidung von Energieverlusten und Tauwasserbildung (Korrosionsschutz) bei Rohren (Wärme- oder Kälteleitungen)
- Hauptanwendungsbereich: Standard-Dämmlösung bei gleichermaßen hohen Anforderungen an Verarbeitungskomfort, Dämm- und Lastwert sowie wasserabweisende Wirkung
Technische Werte
- Max. zulässige Lastwerte je Ausführung (Fa,z) von 100 bis 4.925 N
- Rohdichte ELASTOMER 75 kg/m3 | PIR-Kern 120 kg/m3
- Diffusionsäquivalente Luftschichtdicke sd-Wert > 4.000 m (Elastomer) bzw. > 7.000 m (PIR-Kern)
- Gebrauchstemperatur: -45 °C bis +105 °C
Walraven BISOFIX® E+ s1s2 Kälterohrträger
Produkteigenschaften
- Im Brandfall rauchreduzierter Rohrträger mit Elastomerkautschuk, PIR-Kern plus intumeszierender Schicht zur thermisch entkoppelten Befestigung bzw. zur Vermeidung von Rauchentwicklung, Energieverlusten und Tauwasserbildung (Korrosionsschutz) bei Rohren (Wärme- oder Kälteleitungen)
- Hauptanwendungsbereich: Geeignet bei Anforderungen an, im Brandfall, rauchreduzierte Installationslösungen in Flucht- und Rettungswegen oder in Umgebungen mit rauchempfindlichen Gerätschaften
Technische Werte
- Rohrträger mit Brandklasse BL-s1, d0 bzw. BL-s2, d0 nach EN 13501-1
- Max. zulässige Lastwerte je Ausführung (Fa,z) von 100 bis 2.125 N
- Rohdichte 80 bzw. 120 kg/m3
- Gebrauchstemperatur: -50 °C bis +110 °C
Walraven BISOFIX® 88 Kälterohrschelle
Produkteigenschaften
- Zweischrauben-Rohrschelle fest integriert in PUR-Hartschaumschale zur Befestigung isolierter Rohre mit besonders hohen Lastanforderungen
- Häufiger Anwendungsfall bei großen Überspannungen
Technische Werte
- Max. zulässige Lastwerte je Ausführung (Fa,z) von 270 bis 16.800 N
- Rohdichte 250 kg/m3
- Gebrauchstemperatur: -50°C bis +105°C
