Effektive Schwingungsdämpfung für einen 14-Tonnen-Kompressor

Für unseren Kunden, ein Unternehmen, das sich auf Installationslösungen für Industrie- und Produktionsanlagen spezialisiert hat, haben wir eine maßgeschneiderte Lösung zur Schwingungsdämpfung eines Ammoniakkompressors mit einem Betriebsgewicht von 14 Tonnen entwickelt.

Die Herausforderung

Um eine optimale Schwingungsdämpfung von ca. 98 % zu erreichen, mussten Schwingungsdämpfer mit einer Durchbiegung von bis zu 20 mm eingesetzt werden. Da der Schwerpunkt der Maschine nicht mit ihrem geometrischen Zentrum übereinstimmt, war eine präzise Berechnung der Lasten an allen sechs Befestigungspunkten erforderlich – mit individuellen Federisolatoren für jede Position.

Alle Informationen zum Thema „Schwingungsdämpfung“ im Whitepaper

Kostenloses Whitepaper herunterladen

Die Lösung

Der Einsatz einer federbasierten Schwingungsdämpfung ist besonders für Maschinen mit hohen dynamischen Lasten (z. B. Pumpen, Lüfter, Verbrennungsmotoren) sinnvoll, da sie:

1. Verschleiß reduziert und die Betriebsbedingungen verbessert
2. Vibrationen nicht auf das Gebäude oder angrenzende Installationen überträgt
3. Verschleiß an der Verankerung der Maschine am Boden oder an der Tragstruktur vollständig vermeidet.

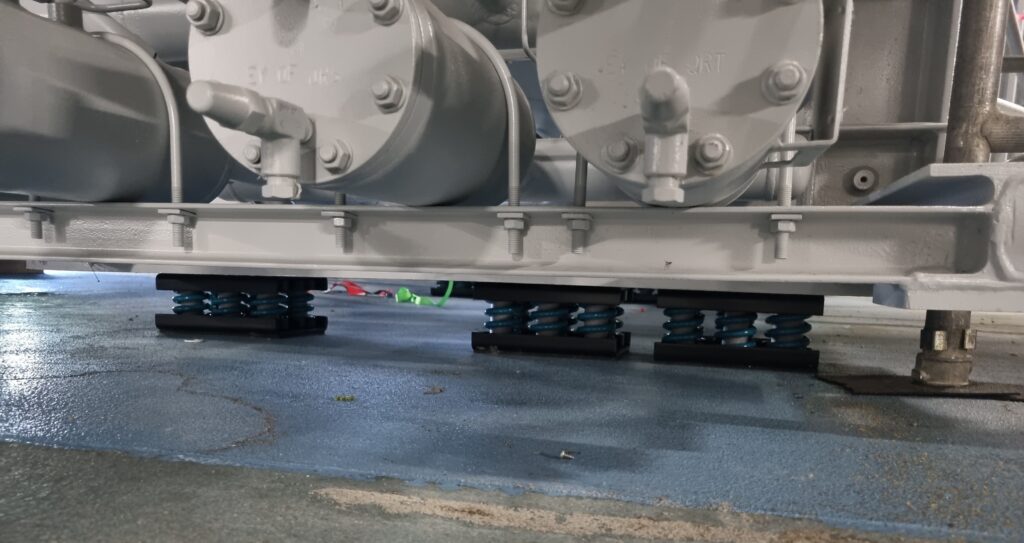

Für dieses Projekt haben wir ein spezielles Sechs-Feder-Paket entwickelt, das genau auf die Anforderungen der Maschine abgestimmt ist.

Lieber gleich beraten lassen?

Kostenlose, technische Beratung anfragen

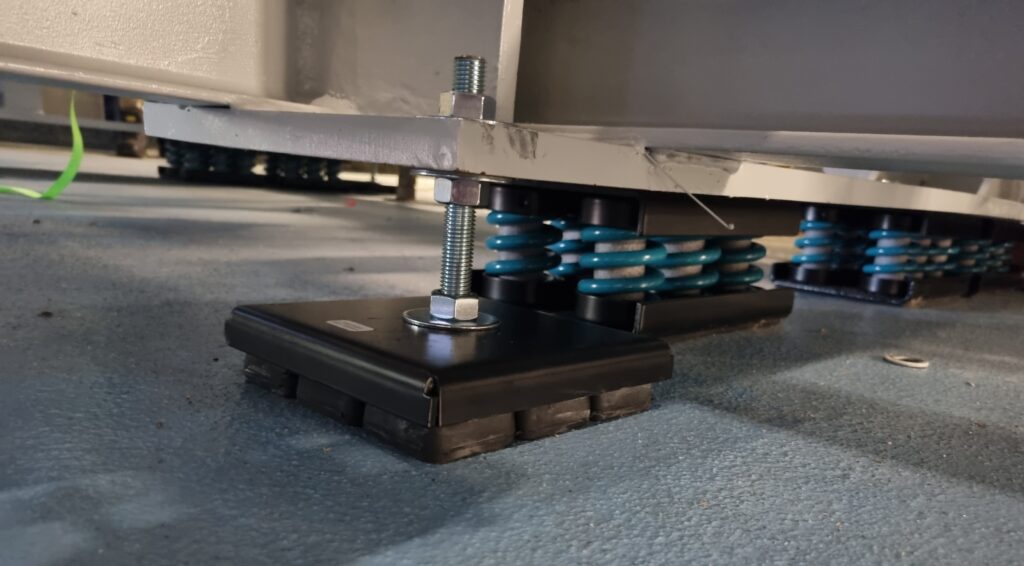

Da die Anlage hoch und schlank gebaut ist und ihr Schwerpunkt weit oben liegt, haben wir zusätzlich EPDM-Schwingungsdämpfer integriert. Diese tragen nicht das Gewicht der Maschine, sondern kompensieren ihre Durchbiegung, die bei einer federbasierten Lagerung auftritt – für maximale Stabilität!
